U2SWLC3シリーズ取付方法

壁面に取付ける方法

1.アンテナを回転させる方向に合わせて、壁面取付金具のボルトを調整する

1.アンテナを回転させる方向に合わせて、壁面取付金具のボルトを調整する

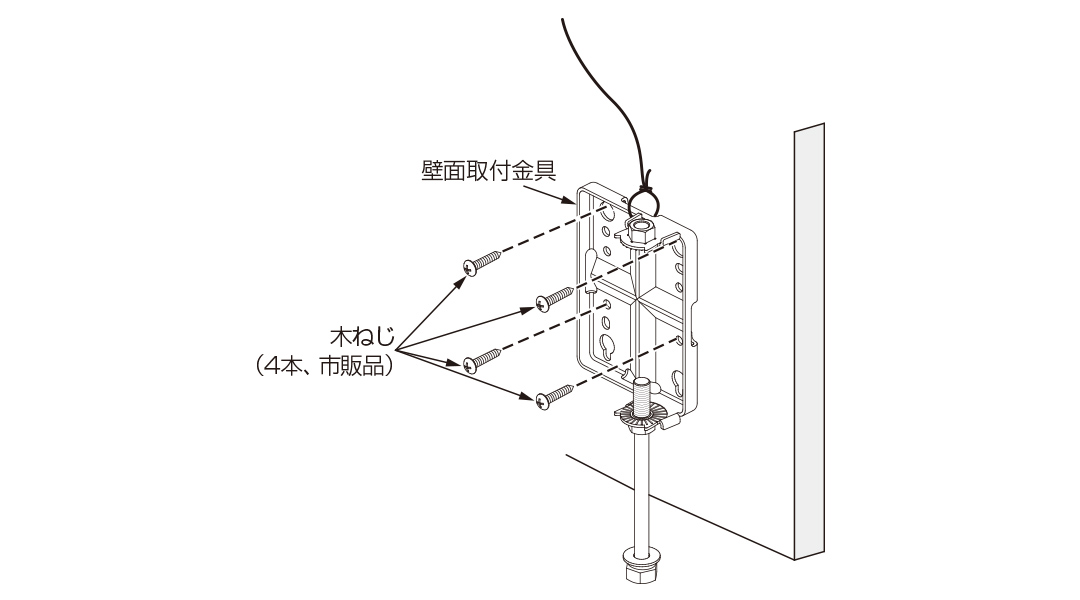

2.市販の木ねじ4本で壁面取付金具を壁面にしっかりと固定する

2.市販の木ねじ4本で壁面取付金具を壁面にしっかりと固定する

3.アンテナ本体を壁面取付金具にはめて、ボルトをアンテナ本体の孔に通し仮締めする

3.アンテナ本体を壁面取付金具にはめて、ボルトをアンテナ本体の孔に通し仮締めする

4.アンテナにケーブルを接続する

4.アンテナにケーブルを接続する

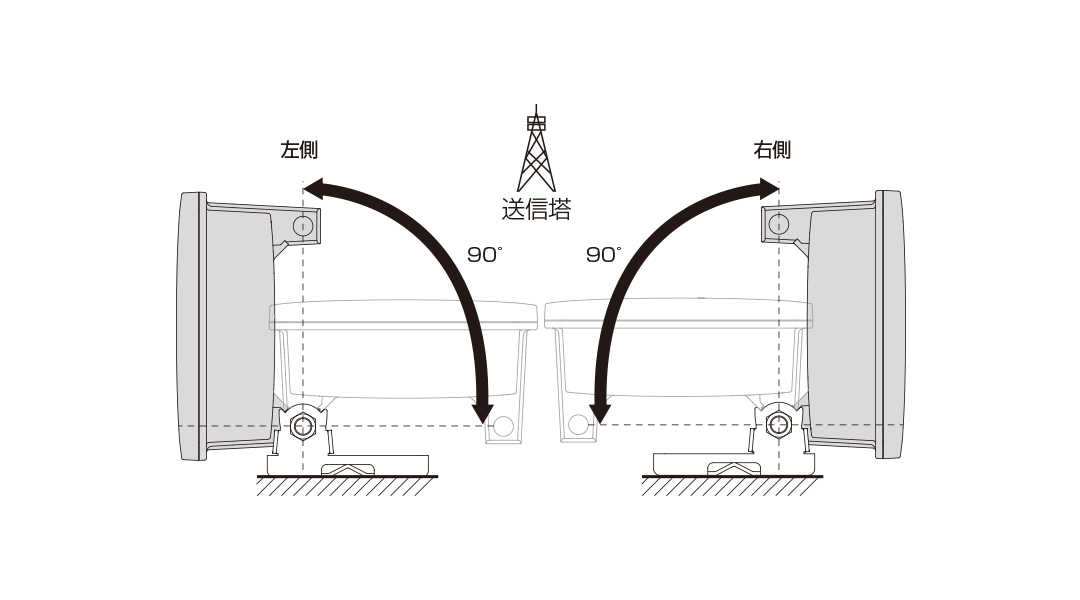

5.アンテナの方向を調整する

5.アンテナの方向を調整する

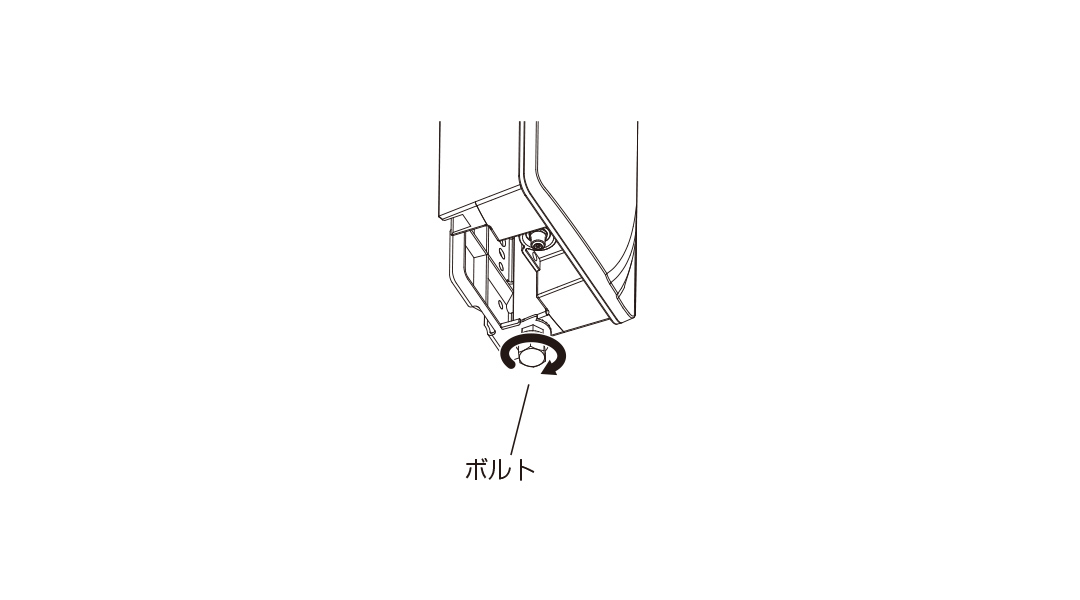

6.ボルトを締めてアンテナを固定する

6.ボルトを締めてアンテナを固定する

ベランダに取付ける方法

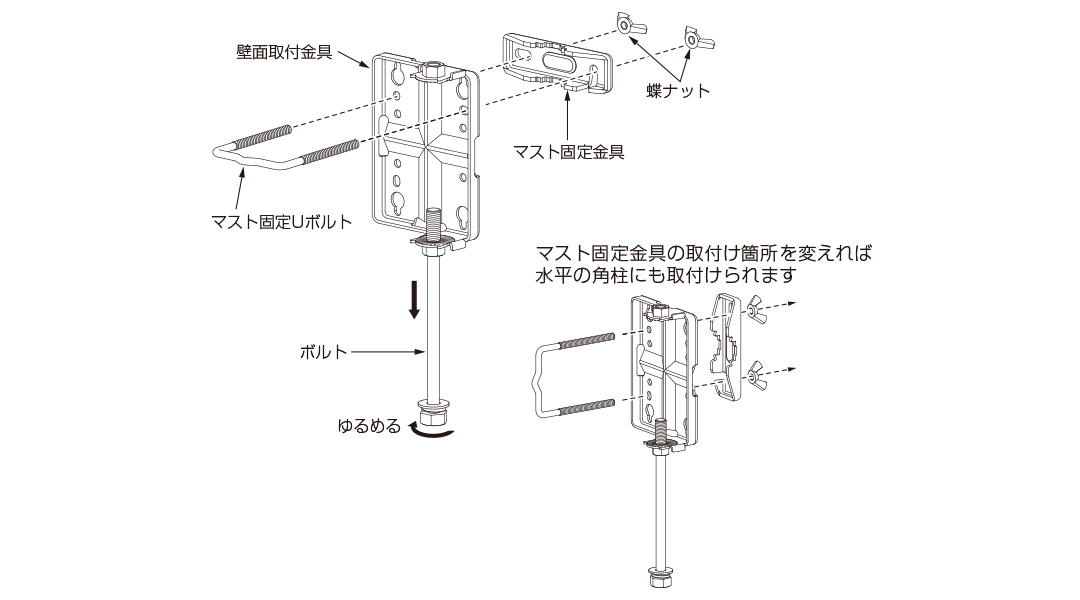

1.壁面取付金具にマスト固定金具を取付け、ボルトをゆるめる

1.壁面取付金具にマスト固定金具を取付け、ボルトをゆるめる

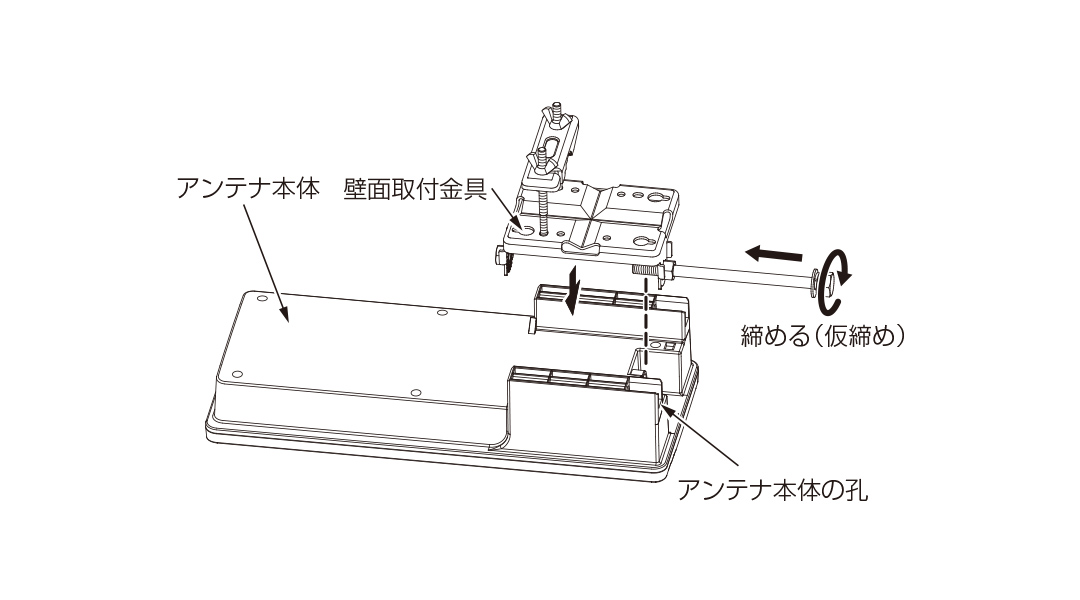

2.壁面取付金具をアンテナ本体にはめて、ボルトをアンテナ本体の孔に通し仮締めする

2.壁面取付金具をアンテナ本体にはめて、ボルトをアンテナ本体の孔に通し仮締めする

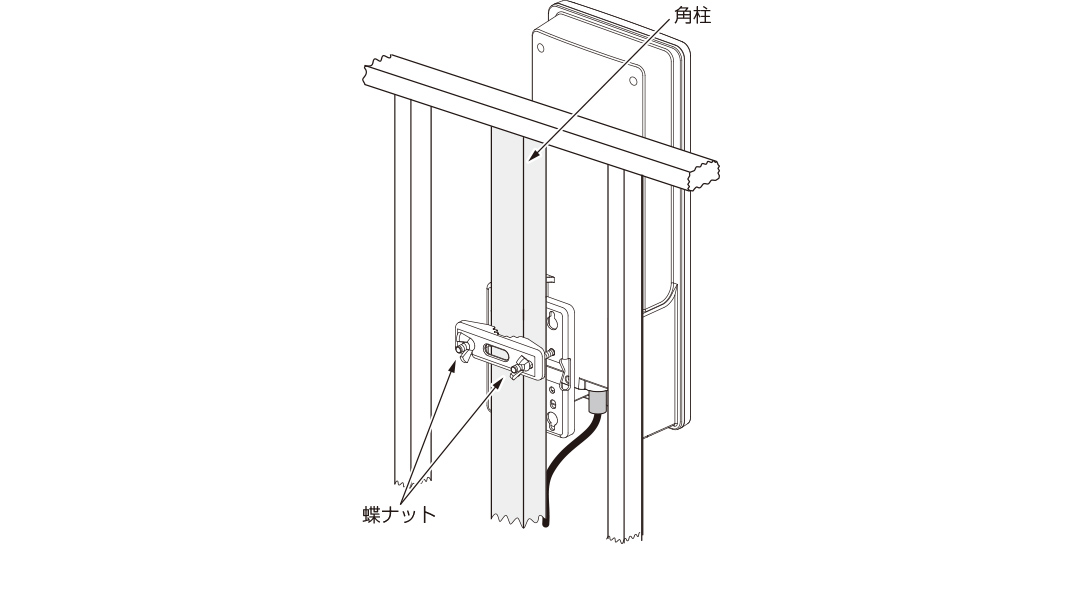

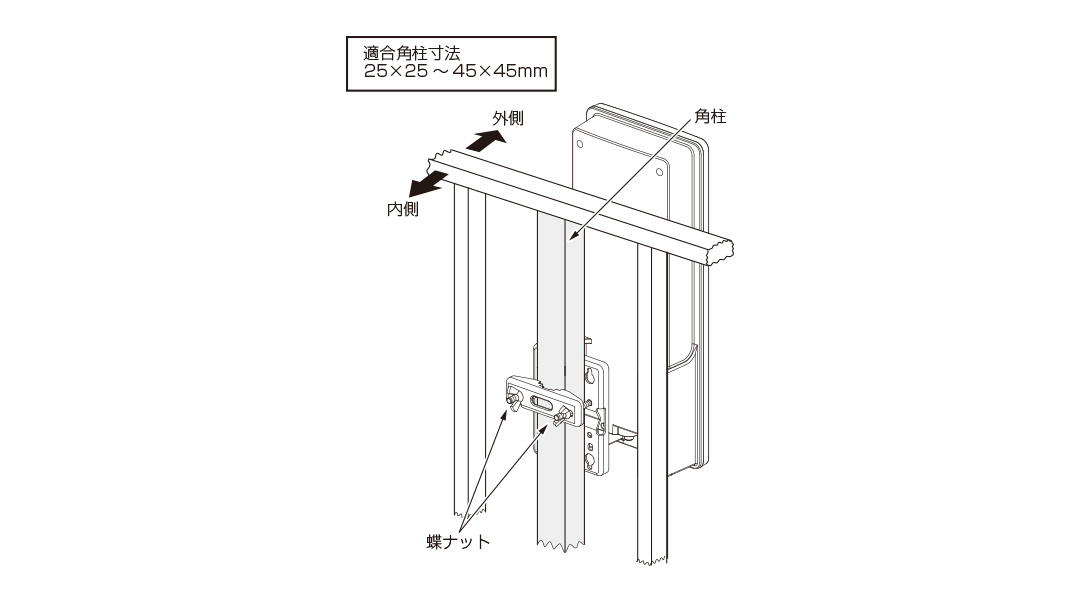

3.蝶ナットを締めてアンテナを固定する

3.蝶ナットを締めてアンテナを固定する

4.アンテナにケーブルを接続する

4.アンテナにケーブルを接続する

5.アンテナの方向を調整する

5.アンテナの方向を調整する

6.ボルトを締めてアンテナを固定する

6.ボルトを締めてアンテナを固定する

マストに取付ける方法

1.壁面取付金具にマスト固定金具を取付け、ボルトをゆるめる

1.壁面取付金具にマスト固定金具を取付け、ボルトをゆるめる

2.壁面取付金具をアンテナ本体にはめて、ボルトをアンテナ本体の孔に通し仮締めする

2.壁面取付金具をアンテナ本体にはめて、ボルトをアンテナ本体の孔に通し仮締めする

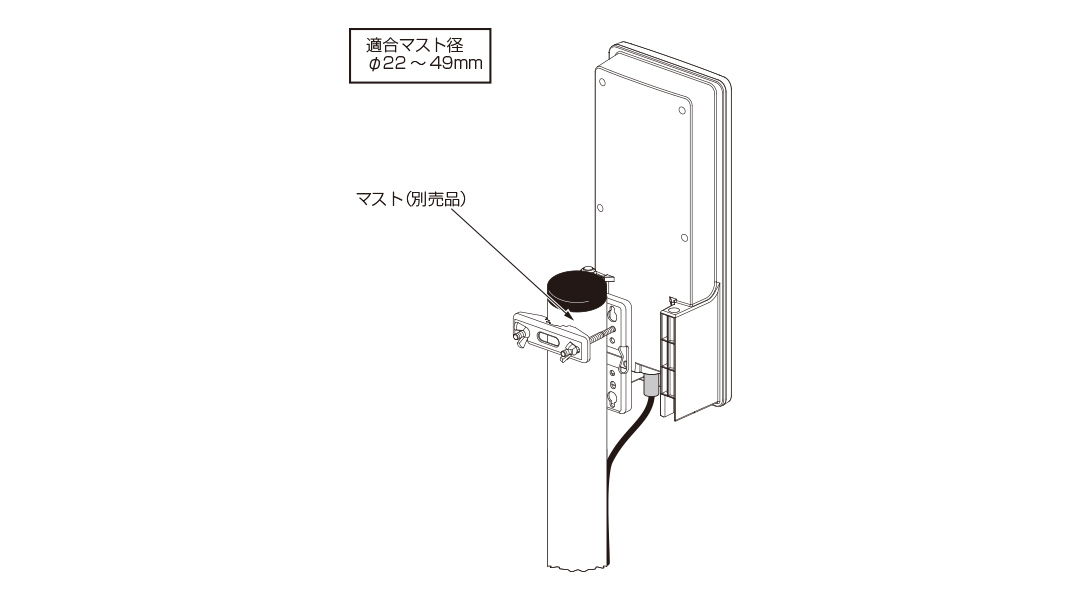

3.アンテナをマストに取付けて、ケーブルを接続する

3.アンテナをマストに取付けて、ケーブルを接続する

4.方向調整し蝶ナットを締めてアンテナを固定する

4.方向調整し蝶ナットを締めてアンテナを固定する

5.ボルトを締めてアンテナを固定する

5.ボルトを締めてアンテナを固定する

屋内に設置する方法

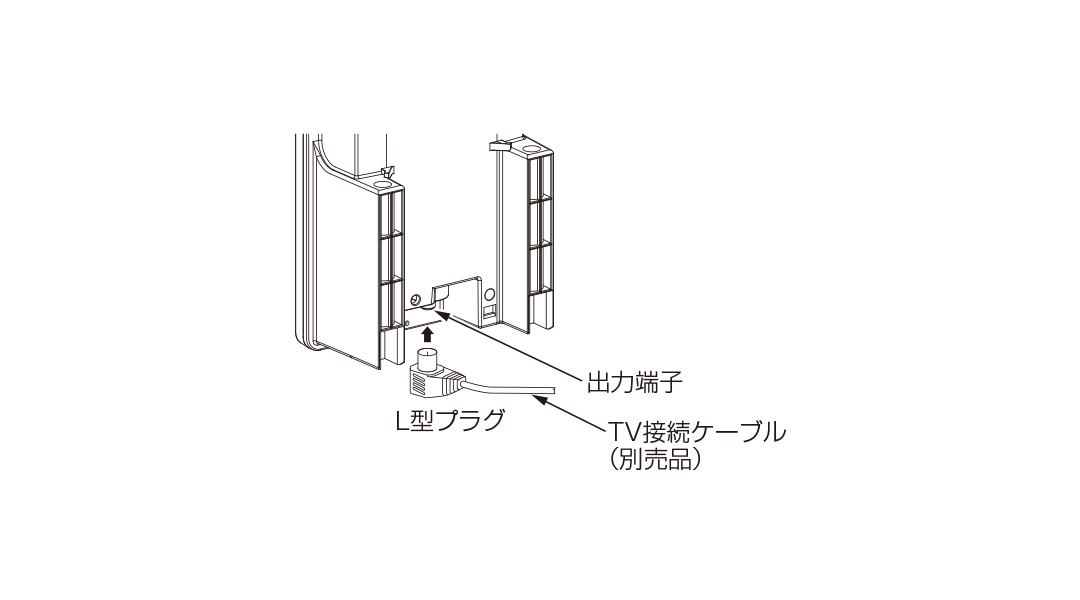

1.出力端子に、TV接続ケーブル(別売品)のL型プラグ側を接続する

1.出力端子に、TV接続ケーブル(別売品)のL型プラグ側を接続する

2.付属のスタンドをアンテナ本体に取付けます

2.付属のスタンドをアンテナ本体に取付けます

付属品一覧を見る
