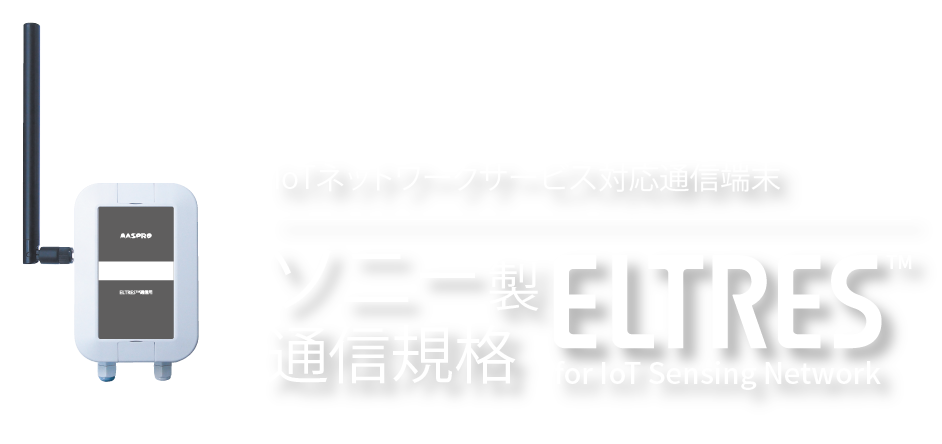

IoTネットワークサービス 対応通信端末 ソニー製通信規格 ELTRES TM for IoT Sensing Network

7月28日(水)~30日(金)「ELTRES Days」に出展します!
「マスプロ電工オンラインセミナー」 7月29日(木)15:00~(約30分)
「ELTRES Days」公式サイト、オンラインセミナー登録フォームはこちら

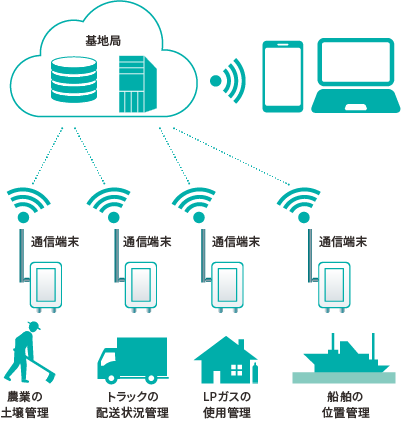

ELTRES™ネットワークサービスとは?

- What’s ELTRES™?-

ソニーのLPWA通信規格を用いたIoTネットワークサービスです。
LPWAの特長に加え「長距離安定通信」「高速移動体通信」も可能なため、
様々な通信端末で取得した情報を
広範囲で効率よく収集することができると期待されています。

IoTネットワークサービスの特長

- Advantage -

  • 安定通信

    ノイズの多い都市部でも
    高感度な通信

  • 長距離伝送

    見通し100km以上の
    伝送性能

  • 低消費電力

    コイン電池1個で長期間動作可能

    ※消費電力は送信頻度などの
    条件により異なります

  • 高速移動体対応

    時速100km以上の
    高速移動体に対応

  • GNSS標準搭載

    送信機と受信機のGNSS時刻情報を
    同期して高精度な通信が可能

"ELTRES"名称及び"ELTRES"ロゴは、
ソニー株式会社の商標です。

通信ネットワーク仕様

- Spec -

通信方向※1 上り一方向通信
空中線電力 20mW
送信周波数 923.6MHz~928.0MHz
ペイロード 128bit
データ送信間隔※2 定期送信 : 1分~24時間毎に送信
トリガー送信
セキュリティー機能 搭載(暗号化対応)
ハンドオーバー 対応

※1 通信にはGNSS(GPS、QZSS、GLONASSを含む)を使用するため、GNSSの時刻情報が取得できない環境下でのデータ送信はできません。
※2 定期送信は送信間隔を2種組み合わせ可能。トリガー送信は送信開始から1分間隔で最大60分間送信。

対応製品紹介

- Products -

RS485対応機器端子

ELTRES™通信端末(RS485)ELCEA2-R4

受注生産品

製品特長

  • 屋外用 :IPX5 防水
  • リチウム乾電池(2本)または塩化チオニルリチウム電池(2本)
  • 外部電源:DC3~24V入力対応
  • 動作温度範囲: ⊖20~60℃

1チャンネルのRS485インタフェースを搭載。RS485を搭載した機器と接続し、データを取得・送信が可能です。
接続機器に合わせ、ファームウェアのカスタマイズが必要になります。
駆動電源が変わった場合(電池⇔外部電源)も通知します。
RS485インタフェースを搭載したさまざまな機器と接続して、簡単にIoT化することができます。

活用シーン

RS485インタフェースを搭載した機器と接続して、機器情報を取得・送信することができます。

  • 工場・プラントの液体・気体流量監視

  • 河川・湖沼の水位監視

接点入力端子

ELTRES™通信端末(接点入力)ELCEA-TM

受注生産品

製品特長

  • 屋外用 :IPX5 防水
  • リチウム乾電池(2本)または塩化チオニルリチウム電池(2本)
  • 外部電源:DC3~24V入力対応
  • 動作温度範囲: ⊖20~60℃

4チャンネルの接点入力端子を搭載。
接点状態取得モード、パルスカウントモード、アラームモードの3つの動作を切換え可能。
Keep Alive機能搭載。
駆動電源が変わった場合(電池⇔外部電源)も通知します。
一定間隔で流量計などパルス出力を持った機器からのパルス数(流量)を送信できるので、接点出力機器を簡単にIoT化することができます。

活用シーン

接点出力機器と本器を接続し、異常発生時などの接点の状態変化をリアルタイムに送信できます。

  • 有害獣捕獲用檻の監視

  • 設備の異常監視

電圧入力端子

ELTRES™通信端末(電圧入力)ELCEA2-VT

受注生産品

製品特長

  • 屋外用 :IPX5 防水
  • リチウム乾電池(2本)または塩化チオニルリチウム電池(2本)
  • 外部電源:DC3~24V入力対応
  • 動作温度範囲: ⊖20~60℃

3チャンネルの電圧入力端子を搭載。
0~10Vの電圧を取得・送信が可能です。
駆動電源が変わった場合(電池⇔外部電源)も通知します。
電圧出力機能を搭載したさまざまな機器と接続可能、システムを簡単にIoT化することができます。

活用シーン

電圧出力を搭載した機器と接続し、一定間隔で機器から出力されている電圧値を送信できます。

  • 農作業の温湿度監視

  • ソーラー発電の遠隔監視

水位センサー

ELTRES™通信端末(水位監視)ELCEA2-R4+ KELLER 36XW

受注生産品

製品特長

  • 屋外用:IPX5
  • リチウム乾電池(2本)または塩化チオニルリチウム電池(2本)
  • 外部電源:DC3~24V入力対応
  • 動作温度範囲: ⊖20~60℃

活用シーン

水位センサーと接続し、ため池・河川に水位監視を行います。
豪雨などによる水位の上昇などを把握できます。

  • 河川・湖沼の水位監視

定電流入力端子

ELTRES™通信端末(定電流入力)ELCEA2-CC

開発中

製品特長

  • 屋外用 :IPX5 防水
  • リチウム乾電池(2本)または塩化チオニルリチウム電池(2本)
  •
  • 外部電源:DC3~24V入力対応
  • 動作温度範囲: ⊖20~60℃

3チャンネルの定電流入力端子を搭載。
  駆動電源が変わった場合(電池⇔外部電源)も通知します。
4~20mAの電流を取得・送信できます。

活用シーン

定電流出力を搭載した機器と接続し、一定の時間間隔で出力電流値を送信することができます。

  • 看板等の傾き監視(傾斜センサー)

  • タンク内液位監視

外部センサー端子

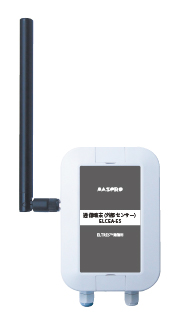

ELTRES™通信端末(外部センサー)ELCEA2-ES

開発中

製品特長

  • 屋外用 :IPX5 防水
  • リチウム乾電池(2本)または塩化チオニルリチウム電池(2本)
  • 外部電源:DC3~24V入力対応
  • 動作温度範囲: ⊖20~60℃

本器当社LPWA機器に接続可能な外部センサーと接続して使用。
外部センサーユニットと通信部本体を最大15mの配線で接続できます。
外部センサーの作成には本体ファームウェアのカスタマイズが必要です。
駆動電源が変わった場合(電池⇔外部電源)も通知します。
様々なセンサーに対応でき、システムのIoT化が実現できます。

活用シーン

温湿度センサーや熱電体などのセンサー部は屋内や金属筐体内に、通信部は屋外に設置できるので、通信可能な範囲が広がりました。

  • 炉の温度監視(熱電対)

  • 荷物の配送状態管理(GPS+温湿度)
