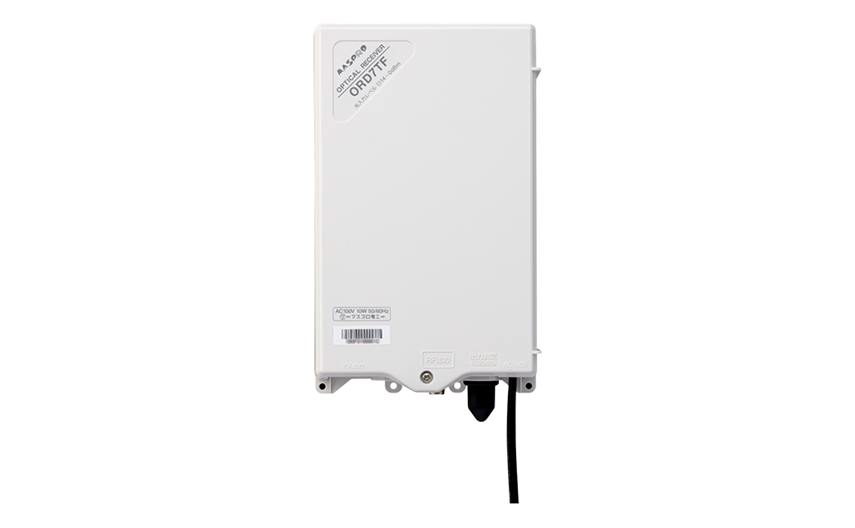

光受信機（V-ONU） ORD7TF
FTTH光伝送システム 光受信機（V-ONU） ORD7TF
FTTH光伝送システム 光受信機（V-ONU） ORD7TF
- CATV受信専用
- 遠隔制御機能なし
- FM無給電出力機能付
FTTHシステムによる光伝送システムで、CATVセンターから伝送されるCATVの光信号をRFに変換する宅内用の光受信機です。FM無給電出力機能付。
| Model | 希望小売価格（税込） |
|---|---|
ORD7TF | オープン価格 |
| 希望小売価格（税込） | ORD7TF オープン価格 |
|---|
：受注生産品
CATV受信用
使用ファイバー：シングルモード
F型コネクターは別売
FM無給電出力
ORD7TFの特長
- FTTH（Fiber To The Home）によるCATV伝送システムに使用する住戸用の光受信機です。
FM無給電出力機能付
停電などの無給電時にFM帯域の信号を出力する機能を備えています。
ORD7TFの規格表
| 項目 | ORD7TF | |
|---|---|---|
| 伝送周波数帯域 | 70～770MHz | |
| 伝送波数 | mode1 | FM2波(緊急告知用)+デジタル80波 |
| mode2 | FM2波（緊急告知用）+デジタル112波 | |
| 光波長 | 1555±10nm | |
| 光入力レベル | −14～0dBm | |
| AGC動作範囲 | −14～−2dBm | |
| 光変調度 | mode1 | FM7%/ch.、デジタル3%/ch. |
| mode2 | FM7%/ch.、デジタル2.5%/ch. | |
| 定格出力レベル ※1※2 | mode1 | FM 92dBμV、デジタル 85dBμV |
| mode2 | FM 92dBμV、デジタル 83dBμV | |
| 帯域内周波数特性※1 | 6dB以内 | |
| 出力レベル調整ATT | ０、15dB切換 | |
| AGC特性※1※2 | ±4dB以内（帯域内周波数特性を含む） | |
| 利得安定度 | ±2dB以内 | |
| 光コネクター | SC/SPC型 | |
| VSWR | 2以下 | |
| C/N※1 | mode1 | 30dB以上/−14dBm |
| mode2 | 28dB以上/−14dBm （32dB以上/−12dBm） | |
| CSO※1 | −50dB以下 | |
| CTB※1 | −50dB以下 | |
| ハム変調※1 | −60dB以下 | |
| 電源 | DC15V 約0.3A（RF出力端子から重畳可能) | |
| 外観寸法 | 200（H）×122（W）×59（D）mm（突起物含まず） | |
| 質量（重量） | 約670g（電源部取外し時：約480g） | |
| 項目 | FM出力 |
|---|---|
| 伝送周波数帯域 | 70~95MHz |
| 光変調度 | 7％/ch. |
| 定格出力レベル※1 | 39dBμV以上/−14dBm （67dBμV以上/0dBm） |
| 項目 | 電源部 |
|---|---|
| 伝送周波数帯域 | 70~770MHz |
| 1次電圧 | AC100V±10V 50/60Hz |
| 出力電圧・電流 ※3 | DC15V・最大0.6A |
| 消費電力（AC100V） | 定格10W以下 |
| 挿入損失※4 | 1dB以下 |
| VSWR※4 | 2以下 |
| 外観寸法 | 56（H）×105（W）×34（D）mm （突起物含まず） |
| 質量（重量） | 約190g |
- ※1定格出力レベル・帯域内周波数特性・AGC特性・C/N・CSO・CTB・ハム変調は、当社基準 光送信機と組合わせて使用したときの値です。
- ※2定格出力レベル・AGC特性はAGC動作範囲内で使用したときの値です。
- ※3電源部は垂下間欠特性型過電流保護回路を搭載。（定格出力電流以内（DC0~0.6A）に戻ることにより自動復帰）
- ※4重畳給電時に適用
