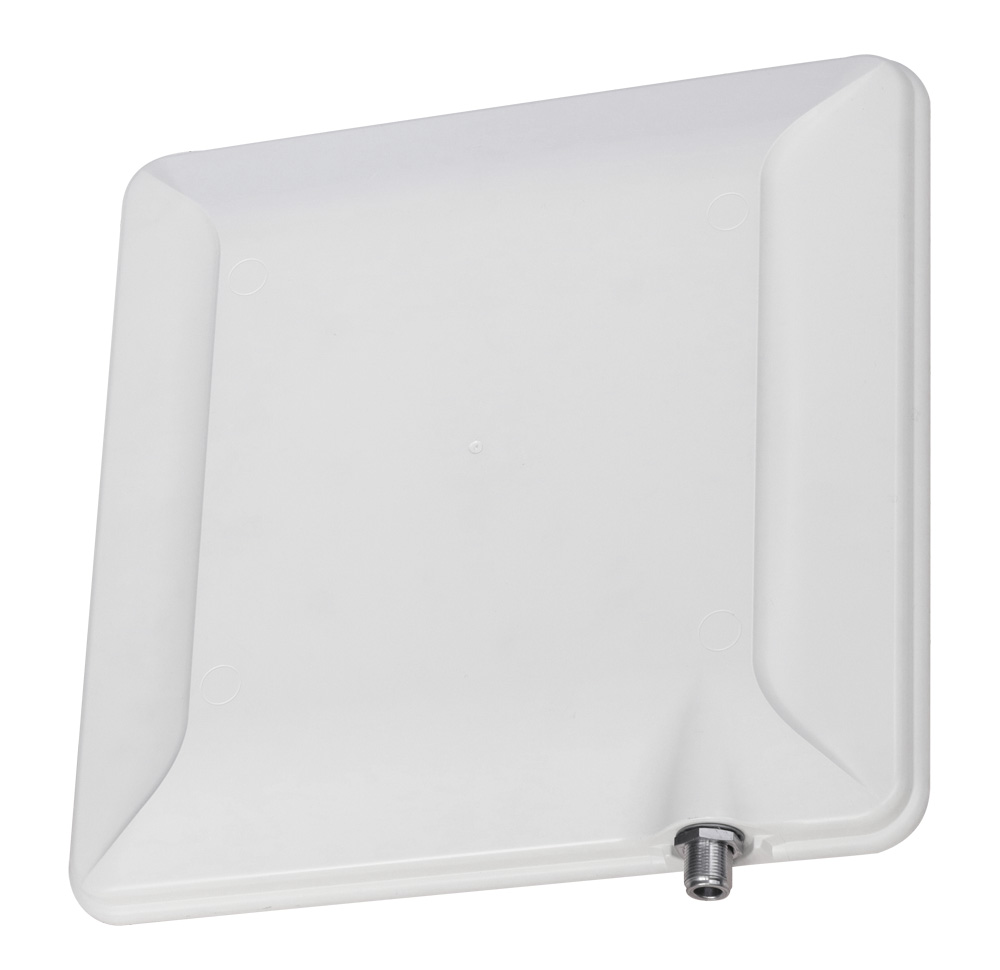

RFID平面アンテナ（右旋円偏波） RAF2031
RFIDアンテナ RFID平面アンテナ（右旋円偏波） RAF2031
RFIDアンテナ RFID平面アンテナ（右旋円偏波） RAF2031
- 平面アンテナ
- 円偏波タイプ
- 陸上移動・構内（1W以下）向け
- 屋外対応
| Model | 希望小売価格（税込） |
|---|---|
RAF2031 |
| 希望小売価格（税込） | RAF2031  |
|---|
：お近くの支店・営業所にお問合せください。
RAF2031の特長
高利得・指向性
高耐候性
アンテナカバーに耐候性樹脂、マスト固定金具にステンレスを採用しています。
使用環境によって選べる2種のラインナップ
使用環境（読取るRFタグの偏波）に合ったシステムを構築できるよう2種類のアンテナをご用意しています。
円偏波アンテナ（RAF2031）
様々なRFタグの向きに対して均一な読取性能を発揮
直線偏波アンテナ（RAF2031L）
RFタグの偏波に合わせることにより優れた読取性能を発揮
低軸比【RAF2031（右旋円偏波）】
円偏波の長軸と短軸の比率が小さいため、様々なRFタグの向きにも均一な読取性能となります。
防じん防水性能 保護等級 IP65 / IP67
使用温度範囲 −40～+70℃
RAF2031の規格表
| 項目 | RAF2031 | RAF2031L |
|---|---|---|
| 周波数 | 902~928MHz | |
| 偏波 | 右旋円偏波 | 直線偏波 （水平偏波）※ |
| アンテナ利得 | 9dBi以下(標準8.5dBi) | |
| VSWR | 1.15以下 | 1.5以下 |
| 使用温度範囲 | −40~+70℃ | |
| 防じん防水性能 | 保護等級 IP65/IP67 | |
| 適合マスト径 | 22~48.6mm | |
| 指向性（半値角度） | 約62°（水平） 約62°（垂直） | 約61°（水平） 約65°（垂直） |
| 軸比 | 2dB以下 | ― |
| 端子 | N-J型 | |
| 外観寸法 | 285（W）×285（H）×29.85（D）mm （端子・マスト固定金具を除く） | |
| 質量（重量） | 約1.4kg | 約1.5kg |
- ※端子を下向きに取付けた場合、水平偏波、横向きに取付けた場合、垂直偏波になります。
| オプション品 | ||
|---|---|---|
| 同軸ケーブル 6ｍ | RTPNP-06MRG58 | 屋内用、減衰量3.3dB |
| 同軸ケーブル 15ｍ | RTPNP-15M5DFB | 屋内外用、減衰量3.1dB |
| 仰角調整金具 | RAGK2 | 上向20°~下向45° （壁面設置可） 質量約810g |
| 変換コネクタ | CC-SP-RTJ TK | 2ポートリーダライタ接続用 |
| 固定減衰器 3dB | SMA3AT | 特定小電力無線局 接続用 |
| VESA変換金具 | RAVHK | VESA規格（75×75ｍｍ）対応 |
RAF2031の付属品
- マスト固定金具×1個
- マスト固定金具用ねじ×4本
- ゴム足×4個
