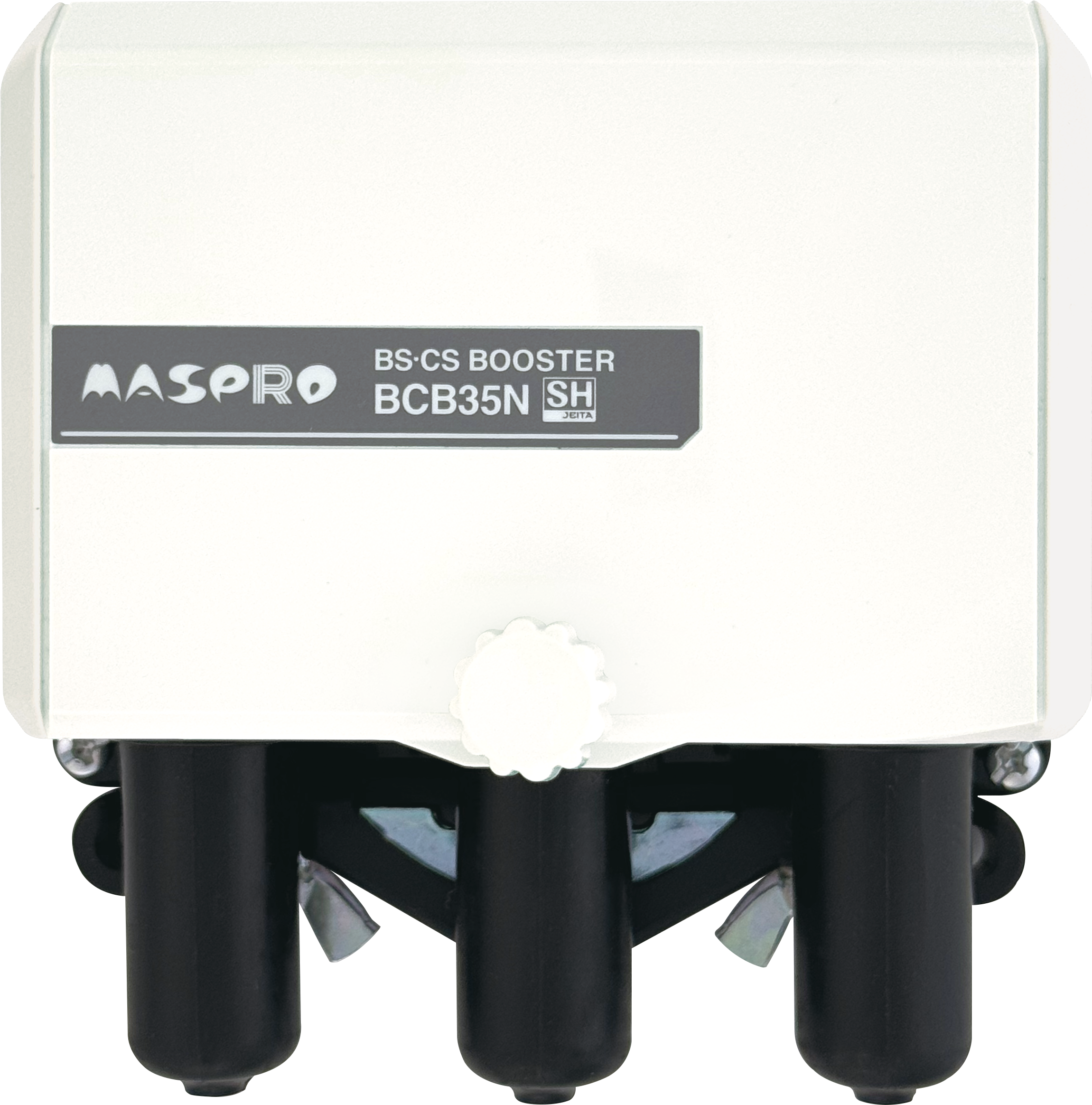

BS・CSブースター BCB35N-A
ブースター（UHF） BS・CSブースター BCB35N-A
ブースター（UHF） BS・CSブースター BCB35N-A
- 屋外(内)用
- CATV／UHF 通過
- BS・CS 増幅
- BS・CS利得 35dB型
| Model | 希望小売価格（税込） | 税別価格 |
|---|---|---|
BCB35N-A | ¥30,690 | ¥27,900 |
| 希望小売価格（税込） | BCB35N-A ¥30,690 | 税別価格 | BCB35N-A ¥27,900 |
|---|
屋外（内）用 樹脂ケース F型端子 CATV/FM・UHFミキサー内蔵 UHF給電スイッチ付 出力測定端子付
F型コネクター（5Cケーブル用）：3個付属 防水キャップ（大）：3個付属
- 電源部は付属していません。
- スカパー！プレミアムサービスには使用できません。
BCB35N-Aの関連コンテンツ
BCB35N-Aの特長
さまざまな受信環境に1台で対応！ 3段階切換トリプルブースター
BS・CSの利得を、3段階の調整機能により、衛星アンテナからの同軸ケーブルの長さにあわせてスイッチひとつで切換えできます。
取付作業の省力化を実現！マスト取付アシスト機能【特許出願中】
マストに設置するとき、マスト固定金具を押付けるだけで増幅部を仮固定できる、マスト固定アタッチメントを新たに採用しました。蝶ナットを締付けて固定する際に、増幅部を持ち続ける必要がなくなり、取付作業の省力化が図れます。
さらに、マスト固定金具の左右に同軸ケーブルを固定できる構造ですから、配線する同軸ケーブルをまとめて設置できます。
端子間スペースが広くなり同軸ケーブル取付の作業性向上
入出力端子間のスペースを従来機種24mmから36mmに拡大※3したことで、同軸ケーブル 取付時のF型コネクターの手締めや、工具を使った締付け作業の施工性が向上し、配線がしやすくなりました。
※3 UBCB45Nと従来機種（UBCBW45SS）の比較
高い耐雷性能
増幅部の耐雷試験JEC±25kV(1.2/50μs)、IEC±15kV(1.2/50μs)・±1.5kA(8/20μs)のサージ電圧・電流に耐える性能です。（JEC：電気規格調査会規格、IEC：国際電気標準会議規格）
優れたシールド性能
ブースターからの電波漏洩や、電磁波妨害（無線LANや携帯電話）を受けにくい優れた シールド構造を採用しています。
スカイウォーリー背面にワンタッチで取付、固定可能
当社デザインアンテナ スカイウォーリー※4の背面に増幅部を取付ける場合、従来機種で必要だった木ねじ固定が不要になりました。ブースターを横からスライドするだけでワンタッチ取付、固定までできます。
※4 対象機種:U2SWL20N、U2SWL26N、U2SWL20VNシリーズ
BCB35N-Aの規格表
| 項目 | BCB35N-A | |
|---|---|---|
| 伝送周波数帯域 | 10～770MHz （CATV/FM・UHF） | 1032～3224MHz （BS・CS） |
| 利得 | ― | 27dB／1032MHz 32dB／2471.82MHz 35dB／3224MHz |
| 通過帯域損失 | 4dB以下※1 | ― |
| 入力レベル調整 | ― | ATT－10dB ／ チルト－8dB切換 |
| 利得調整範囲 | ― | 0～－10dB以上（連続可変） |
| 雑音指数 | ― | 6dB以下 |
| 実用入力レベル | ― | 46～66dBμV（86dBμV※2） |
| 定格出力レベル | ― | 96dBμV/1032MHz 101dBμV/2471.82MHz 104dBμV/3224MHz （50波） |
| VSWR | 3以下 | 2.5以下 |
| 耐雷性 | JEC±25kV(1.2/50μs) IEC±15kV(1.2/50μs)、±1.5kA(8/20μs)のサージ電圧･電流に耐えること | |
| 出力測定端子結合量 | －20dB | |
| 電源 | 1.5W ／ DC15V 0.07A（0.34A※3、0.44A※4) | |
| 外観寸法 | 87（H）×113（W）×54（D）mm | |
| 質量（重量） | 約310g | |
- ※1700～770MHz：4.5dB以下
- ※2利得切換スイッチを「17（/ 22）/25dB」にし、利得調整ボリュームを「MIN.（」左へいっぱいに回した状態）にしたときの最大の実用入力レベルです。
- ※3BS・110°CSアンテナ4W給電時
- ※4UHF給電0.1A、BS・110°CSアンテナ4W給電時
BCB35N-Aの付属品
- F型コネクター（5Cケーブル用）×3個
- 防水ｷｬｯﾌﾟ×3個
