IN端子可動型 BL型 直列ユニット（上り帯域カットフィルタースイッチ付） CS-7F-RSWE
販売終了品
壁面埋込型 直列ユニット IN端子可動型 BL型 直列ユニット（上り帯域カットフィルタースイッチ付） CS-7F-RSWE
壁面埋込型 直列ユニット IN端子可動型 BL型 直列ユニット（上り帯域カットフィルタースイッチ付） CS-7F-RSWE
- 端末用
- 全端子電流カット
- 上り帯域カット機能付
- 端子可動型（180°）

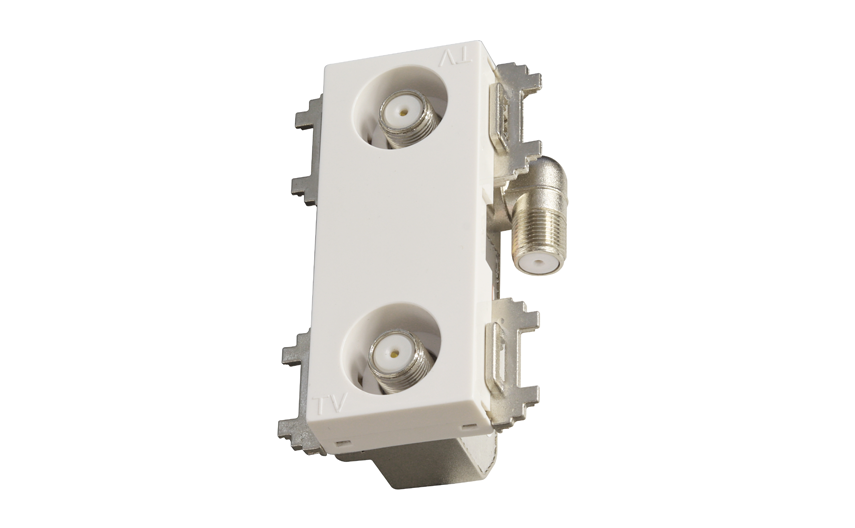

壁面に設置するテレビ端子数が2つの直列ユニット（コンセントプレート3個用、上り帯域カットフィルタースイッチ付）。スイッチボックス側にくる端子が可動するため、施工性に優れています。配線システムの端末用に使います。
| Model |
|---|
CS-7F-RSWE |
| 希望小売価格（税込） | CS-7F-RSWE ¥11,990 | 税別価格 | CS-7F-RSWE ¥10,900 |
|---|
販売終了製品
掲載されている内容・仕様は販売当時の情報です。
優良住宅部品 国土交通省営繕仕様
アンテナプラグは別売
F型コネクターは別売
全端子：F型端子
上り帯域（10～55MHz）カットフィルタースイッチ付
CS-7F-RSWEの規格表
| 種 別 | Model | テレビ 端子数 | コンセント プレート | IN – OUT端子間 | TV – IN端子間 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 挿入損失（dB 以下） | 結合損失（dB 以下） | |||||||||||||||
| 10 〜 55 MHz | 70 〜 300 MHz | 300 〜 770 MHz | 1000 〜 1489 MHz | 1489 〜 2150 MHz | 2150 〜 2602 MHz | 10 〜 55 MHz | 70 〜 300 MHz | 300 〜 770 MHz | 1000 〜 1489 MHz | 1489 〜 2150 MHz | 2150 〜 2602 MHz | |||||
| 中間用 （1端子型） | CS-7F-7SWE | 1 | 3個用 | 双方向 | 1.8 | 2.5 | 3.0 | 3.5 | 4.0 | 12 | 13 | 15 | 16 | |||
| 片方向 | 40 以上 | 14 | 13 | 14 | 16 | 17 | ||||||||||
| 端末用 （1端子型） | CS-7F-RSWE | 双方向 | ー | 9 | 10 | 11 | 12 | |||||||||
| 片方向 | 40 以上 | 11 | 10 | 11 | 12 | 13 | ||||||||||
| 中間用 （2端子型） | CS-77F-7SWE | 2 | 双方向 | 1.8 | 2.0 | 2.5 | 3.5 | 4.0 | 15 | 16 | 18 | 19 | 20 | |||
| 片方向 | 40 以上 | 17 | 19 | 20 | 21 | |||||||||||
| 端末用 （2端子型） | CS-77F-RSWE | 双方向 | ー | 13 | 15 | 16 | 17 | |||||||||
| 片方向 | 40 以上 | 15 | 14 | 16 | 17 | 18 | ||||||||||
| 種 別 | Model | テレビ 端子数 | コンセント プレート | TV – OUT端子間 | TV – TV端子間 | 電圧定在波比（以下） | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 逆結合損失（dB 以上） | 端子間結合損失（dB以上） | |||||||||||||||||||||
| 10 〜 55 MHz | 70 〜 300 MHz | 300 〜 770 MHz | 1000 〜 1489 MHz | 1489 〜 2150 MHz | 2150 〜 2602 MHz | 10 〜 55 MHz | 70 〜 300 MHz | 300 〜 770 MHz | 1000 〜 1489 MHz | 1489 〜 2150 MHz | 2150 〜 2602 MHz | 10 〜 55 MHz | 70 〜 300 MHz | 300 〜 770 MHz | 1000 〜 1489 MHz | 1489 〜 2150 MHz | 2150 〜 2602 MHz | |||||
| 中間用 （1端子型） | CS-7F-7SWE | 1 | 3個用 | 双方向 | 15 | 25 | 20 | 18 | 15 | ― | 2.0 | 2.5 | ||||||||||
| 片方向 | 2.0※ | 2.0 | ||||||||||||||||||||
| 端末用 （1端子型） | CS-7F-RSWE | 双方向 | ― | ― | 2.0 | |||||||||||||||||
| 片方向 | 2.0※ | 2.0 | ||||||||||||||||||||
| 中間用 （2端子型） | CS-77F-7SWE | 2 | 双方向 | 15 | 25 | 20 | 18 | 15 | 13 | 20 | 18 | 15 | 2.0 | |||||||||
| 片方向 | 2.0※ | 2.0 | ||||||||||||||||||||
| 端末用 （2端子型） | CS-77F-RSWE | 双方向 | ー | 2.0 | ||||||||||||||||||
| 片方向 | 2.0※ | 2.0 | ||||||||||||||||||||
- BL規格表示による
片方向、10〜55MHzのとき、アウトレット端子（TV端子）側は除く
