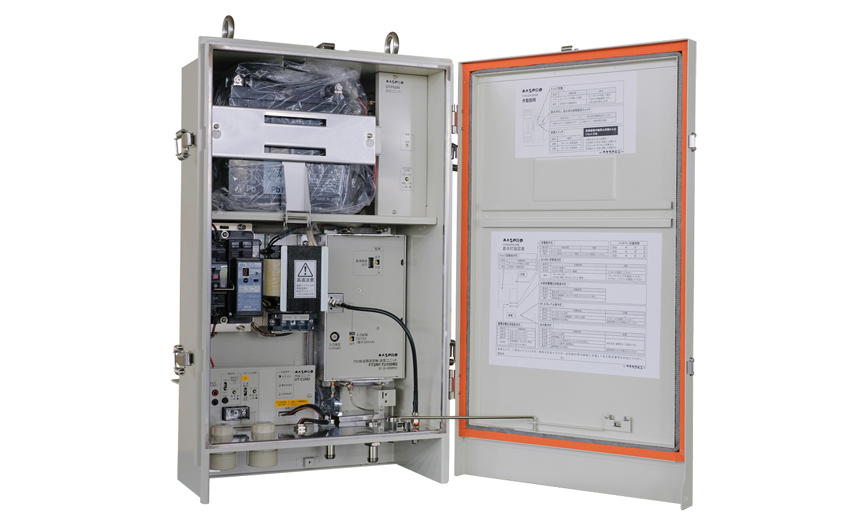

FM放送用 送信機 FT1RF250M2
FM放送用 ギャップフィラーシステム FM放送用 送信機 FT1RF250M2
FM放送用 ギャップフィラーシステム FM放送用 送信機 FT1RF250M2
- FM放送用送信機
- FM放送 最大1波伝送
- 空中線電力 250mW
- 停電時放送維持機能
ギャップフィラーシステムで使用するFM放送用送信機。ラジオ放送の電波が届かない山間辺地などの難聴地域に対し、FMラジオ放送用周波数を利用した受信障害対策中継放送を行うための機器。停電時放送維持機能搭載。空中線電力250ｍW。
| Model | 希望小売価格（税込） |
|---|---|
FT1RF250M2 |
| 希望小売価格（税込） | FT1RF250M2  |
|---|
：受注生産品
：お近くの支店・営業所にお問合せください。
FT1RF250M2の特長
停電時放送維持機能
鉛畜電池「㈱GSユアサ製PWL12V24」（別売品）を取付けることで、停電時においても約10時間の放送を維持することが出来ます。
FT1RF250M2の規格表
| 項目 | FT1RF50M2 | FT1RF100M2 | FT1RF250M2 | FT2RF250M2 | FT3RF100M2 | FT4RF50M2 | |
|---|---|---|---|---|---|---|---|
| 伝送周波数帯域 | 76～95MHzの内、指定の帯域（注文時指定） | ||||||
| 伝送波数（FM放送信号） | 1波 | 最大2波 | 最大3波 | 最大4波 | |||
| 入力レベル範囲 | −30～−10dBm※1 | ||||||
| 入力測定端子結合量 | −20dB（F型端子） | ||||||
| 空中線電力※2 | 50mW | 100mW | 250mW | 250mW | 100mW | 50mW | |
| 出力測定端子結合量 | −30dB（N型端子） | ||||||
| 遠隔監視出力 | 出力レベル異常の2値監視（リレー搭載） 商用電源（AC100V） 電圧異常の2値監視（リレー搭載）蓄電池電圧異常の2値監視（リレー搭載） | ||||||
| 電源 | AC100V 50/60Hz（単相2線） 小型制御弁式鉛蓄電池12V-24Ah 1個※3 （作動時間：満充電時 約10時間［RF入力端子無給電時：約16時間］※4）（充電時間：約48時間 ※4） | ||||||
| 消費電力 | 満充電時 | 約36W／約37VA（RF入力端子無給電時：約30W／約31VA） | |||||
| 充電時最大 | 約47W／約51VA（RF入力端子無給電時：約41W／約44VA） | ||||||
| 外観寸法 | 625（H）×367（W）×260（D）mm（支持柱設置時） 625（H）×367（W）×262（D）mm（壁面設置時） | ||||||
| 質量（重量） | 約20kg（電池質量（約9.1kg）、壁面取付金具（約2.5kg）は含まない） | ||||||
- ※1送信機の適正入力レベル範囲になるよう必要に応じてアッテネーターなどを挿入してください。
- ※2使用温度範囲内での利得安定度を含む。
- ※3㈱GSユアサ製PWL12V24（別売品）を使用。
- ※4周囲温度25℃時の目安、鉛蓄電池の使用状況によって変わります。
