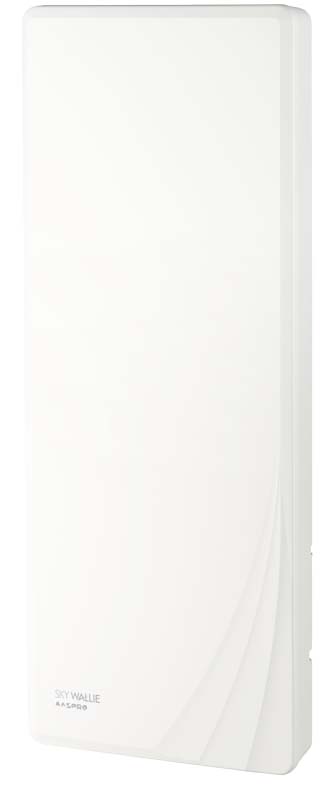

共同受信用UHFアンテナ U2SWLA26K
地デジアンテナ 共同受信用UHFアンテナ U2SWLA26K
地デジアンテナ 共同受信用UHFアンテナ U2SWLA26K
- 26素子相当
- 水平偏波用
- 全チャンネル ch.13～52
- 耐風速70m/s
共同受信用の地デジ(UHF)のデザインアンテナ。26素子相当で水平偏波専用。適合マスト径31.8～76.3mm。ch.13～52受信用。
| Model | 希望小売価格（税込） |
|---|---|
U2SWLA26K | オープン価格 |
| 希望小売価格（税込） | U2SWLA26K オープン価格 |
|---|
：在庫限り
F型コネクター（C15形）は別売
U2SWLA26Kの関連コンテンツ
U2SWLA26Kの特長
高耐風速設計のマスト専用取付金具
新規に設計したマスト取付金具により、最大風速70m/s※に耐える構造ですから、高層マンション、ビルなどで使用できます。
破壊風速です。
高い利得性能
アンテナの性能を左右する放射器と反射器は、マスプロ独自の設計を採用しており、薄型形状ながら高い利得性能［動作利得8.4～10.2dB（実力値）］を実現しています。
薄型形状
本体アンテナ部（金具固定部・F型端子部を除く）の厚さは58mmの薄型形状で、スッキリしたデザインになっています。そのため、冬季における降雪時でも積雪しにくく、着雪による性能劣化が少なくなっています。
U2SWLA26Kの規格表
| 項目 | 規格 |
|---|---|
| 受信チャンネル | ch.13～52 |
| 受信偏波 | 水平偏波 |
| 動作利得（感度） | 8.4～10.2dB（実力値） |
| VSWR | 2.5以下 |
| 前後比 | 12～25dB |
| 半値角度 | 68～77° |
| 使用温度範囲 | −20～+40℃ |
| 外観寸法 | 620※1（H）×240（W）×241（D）mm （Φ76.3mmマスト取付時） ［アンテナ部：620※1（H）×240（W）×58※2（D）mm］ |
| 受風面積 | 0.149m2 |
| 耐風速※3 | 70m/s |
| 質量（重量） | 約3.5kg |
突起部を除きます。
金具固定部、F型端子部を除きます。
破壊風速：アンテナに風圧を加えた後、アンテナの一部または全部が飛散しない最大風速です。
U2SWLA26Kの付属品
- 防水キャップ×1個
- マスト固定金具×2個
- マスト固定ボルト×4本
