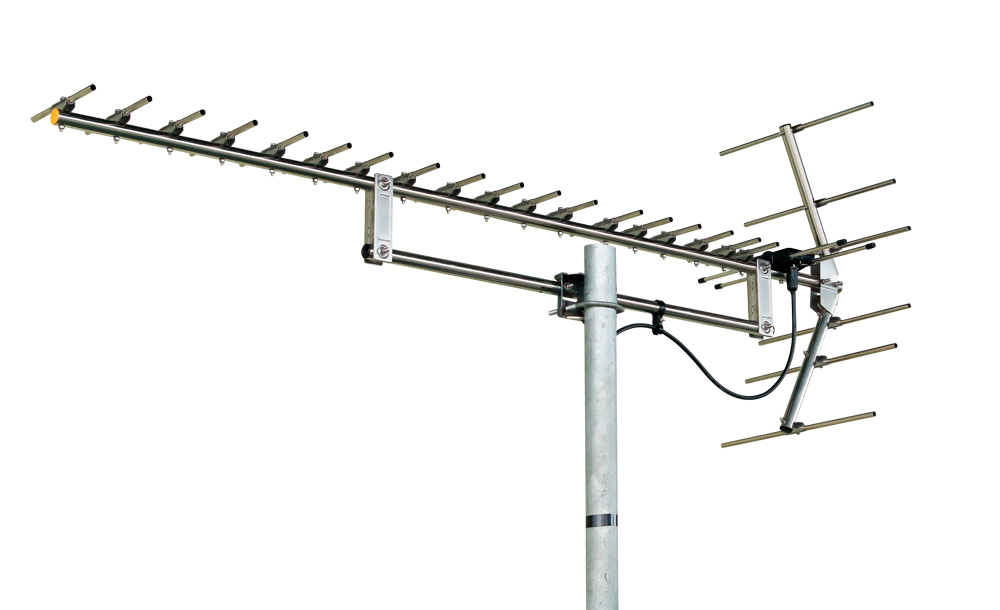

共同受信用UHFアンテナ UWN-20SM
地デジアンテナ 共同受信用UHFアンテナ UWN-20SM
地デジアンテナ 共同受信用UHFアンテナ UWN-20SM
- 20素子
- 水平・垂直偏波対応
- 全チャンネル ch.13～52
- ステンレス製
BL型の地デジ(UHF)用20素子アンテナ（共同受信用）。ステンレス製。水平・垂直偏波用。適合マスト径31.8～62mm。ch.13～52受信用
| Model | 希望小売価格（税込） | 税別価格 |
|---|---|---|
UWN-20SM | ¥165,000 | ¥150,000 |
| 希望小売価格（税込） | UWN-20SM ¥165,000 | 税別価格 | UWN-20SM ¥150,000 |
|---|
：受注生産品
優良住宅部品
国土交通省営繕仕様のAU-2に該当します。
ステンレス製
F型コネクター（C15形）は別売
UWN-20SMの特長
高性能
導波器の長さや位置の最適化によって、優良住宅部品認定 基準に適合していますから、CATV施設や共同受信施設の 受信用アンテナとして使用できます。
抜群の耐久力
塩害に強い材質と、雪害や鳥害にも強い構造ですから、 耐久力は抜群です。
UWN-20SMの規格表
| Model <BL型式> | チャンネル （帯域） | 周波数 （MHz） | 動作 利得 （dB） | 出力 インピー ダンス | 電圧 定在 波比 | 半値幅 （度） | 前後比 （dB） F/B | 受風 面積 （m2） | 外観寸法 （mm） L×W×H | 質量 （重量） （kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| UWN-20M <UWN-20> | 13～52 | 470～578 | 8.0 以上 | 75Ω （F型端子） | 2.5 以下 | 55 以下 | 15 以上 | 0.16 | 1455× 373× 550 | 約2.4 |
| 578～710 | 9.0 以上 | 50 以下 | ||||||||
| UWN-20SM <UWN-20S> | 470～578 | 8.0 以上 | 55 以下 | 0.15 | 1455× 373× 545 | 約3.5 | ||||
| 578～710 | 9.0 以上 | 50 以下 | ||||||||
| ULN-20M <ULN-20> | 13～34 | 470～602 | 9.0 以上 | 50 以下 | 0.17 | 1455× 373× 550 | 約2.5 | |||
| ULN-20SM <ULN-20S> | 0.16 | 1445× 373× 545 | 約3.6 |
〈 〉はBL型式 BL規格表示・測定法による
