光パワーメーター VOPSL
光パワーメーター 光パワーメーター VOPSL
光パワーメーター 光パワーメーター VOPSL
- テレビ受信用
- 光入力レベル測定
- 変調度測定機能対応
- LCV4A、LCT6、LCT5用
V-ONUの設置工事のときに光レベルを測定することができる光パワーメーター。対応するレベルチェッカーLCV4A、LCT6、LCT5と接続することで、光変調度や信号品質を確認できます。
| Model | 希望小売価格（税込） |
|---|---|
VOPSL | オープン価格 |
| 希望小売価格（税込） | VOPSL オープン価格 |
|---|
直接強度変調方式対応
FM一括変調方式には対応していません。
VOPSLの特長
- 光受信機（V-ONU）の設置工事に必要な光測定に特化した光パワーメーター
- 現場での測定が難しかった光変調度を、当社デジタルレベルチェッカー※1と組合わせ測定可能（業界初※2）
- 光受信機（V-ONU）設置時に確認が必要となる、光入力レベル、定格出力レベル、光変調度を測定でき、より確実な施工を実現
- ※1LCV4Aは、Ver.1.2.00以降、LCT5は、Ver.1.20以降のソフトウェアバージョンで測定可能になります。
- ※22022年9月マスプロ電工調べ

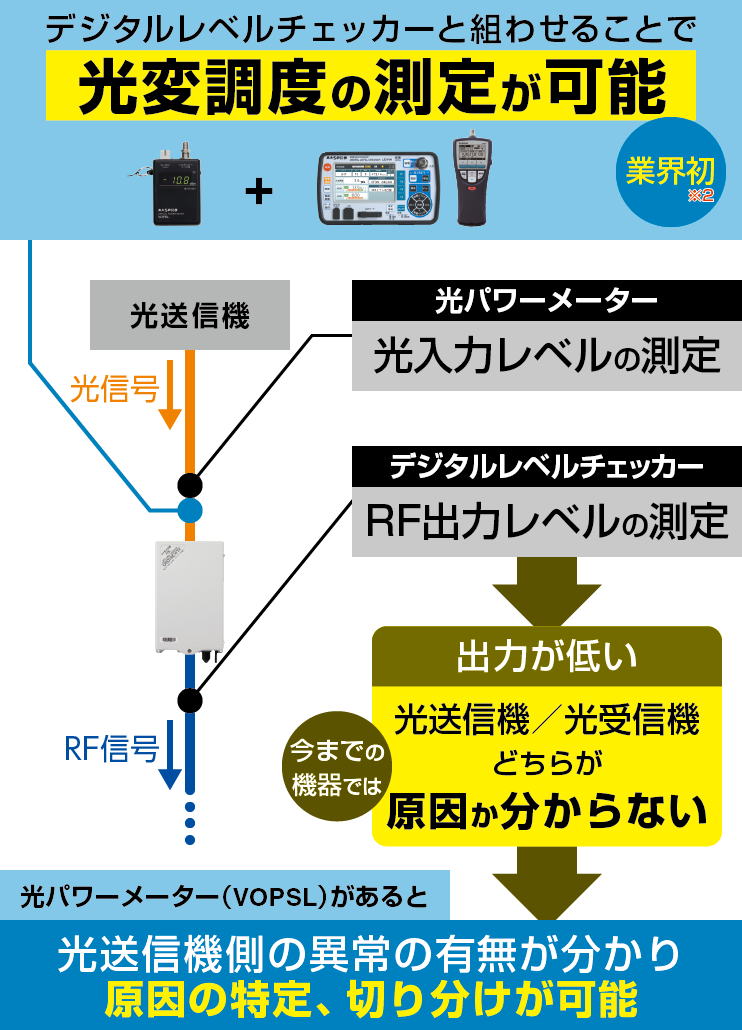

業界初デジタルレベルチェッカーと組合わせて光変調度を測定可能

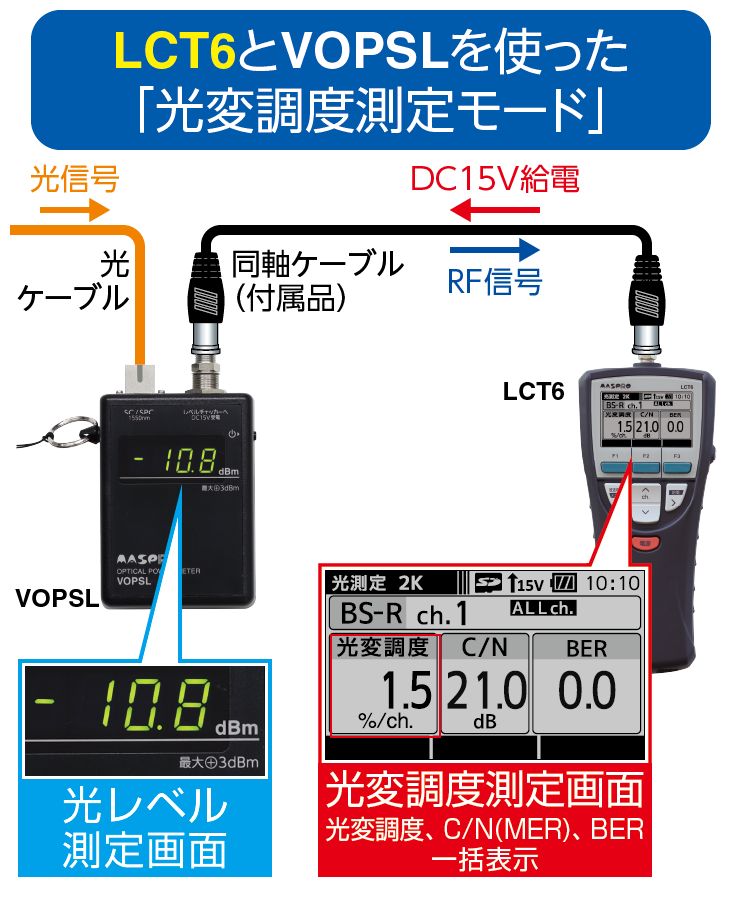

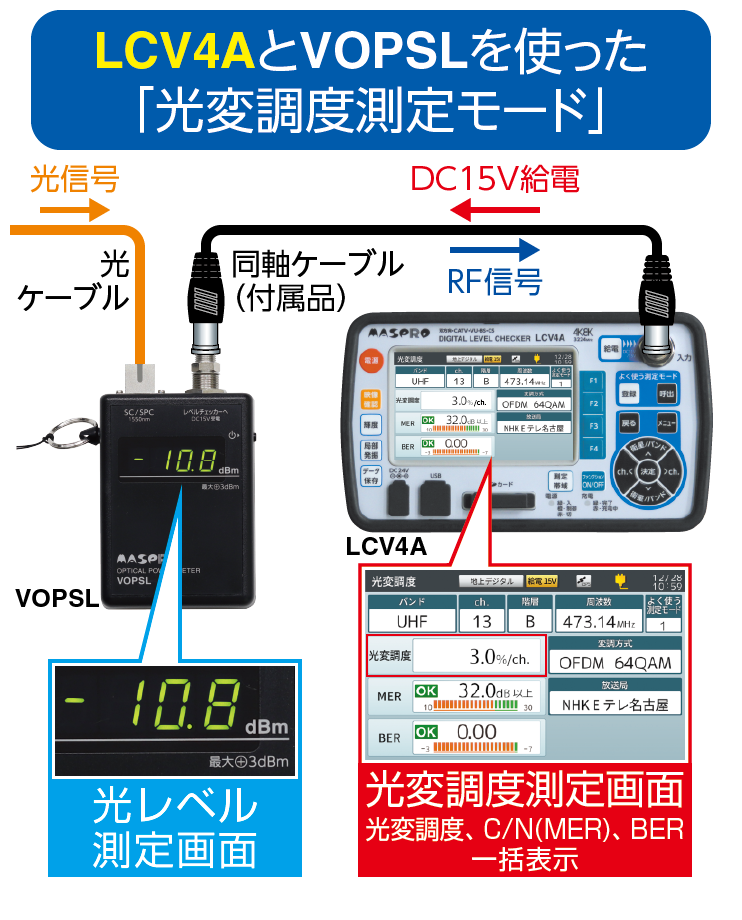

RF出力機能を搭載しており、当社デジタルレベルチェッカーLCV4A、LCT6、LCT5と組合わせることで、業界で初めて光変調度の測定が可能になりました。これにより、光受信機（V-ONU）を設置する際に必要な光パワー（光入力レベル）、RF出力レベル、光変調度の測定ができます。
光受信機（V-ONU）の設置工事に特化
光レベル測定範囲が−20～+3dBmと、V-ONUの設置工事での光入力レベル測定に特化したパワーメーターです。
各種放送帯域に対応
デジタルレベルチェッカーと組合わせることにより、光信号で伝送されている、新4K8K衛星放送を含む、すべての放送信号※1の光変調度※2および、信号品質※2を確認できます。
- ※1強度変調方式対応
- ※2組合わせるデジタルレベルチェッカーにより対応する帯域は異なります。
電池動作（光パワーメーター単体使用時）
単3形電池×2本でも動作しますから、電源のない場所でも測定が可能です。
デジタルレベルチェッカーからの給電でも光レベルの測定が可能
デジタルレベルチェッカーからの給電で動作しますから、電池切れしたときも光レベルの測定が可能です。
光パワーメーター単独で光レベルの測定が可能
光レベル測定は光パワーメーター単独でも測定可能です。ポータブルタイプですから、持ち運びも簡単です。
（電池動作時のみ）
オートパワーオフ機能
起動後、一定時間経過すると自動的に電源が OFFになりますから、電池の消耗を抑えることができます。
（電池動作時のみ）
落下防止用ストラップ付属
落下防止用ストラップを付属していますから、機器の落下による破損を予防することができます。
VOPSLの規格表
| 項目 | VOPSL | ||
|---|---|---|---|
| 光変調度測定周波数帯域 | 70～770、1032～3224MHz | ||
| 使用光ファイバー | シングルモード | ||
| 光コネクター | SC-SPC型 | ||
| 光変調方式 | 強度変調 | ||
| 光波長 | 1550±30nm | ||
| 光レベル | 測定確度 | ±0.5dB※1 | |
| 入力光レベル範囲 | −20～+3dBm | ||
| 光変調度 | 測定範囲 | 10%/ch.以下※2※3※4 | |
| 入力光レベル範囲 | −17～0dBm※2 | ||
| RF出力端子 | F型端子（75Ω） | ||
| 使用温度範囲※5 | −10～+40℃ | ||
| 電源 | レベルチェッカー接続時 | DC15V 約150mA | |
| 光パワーメーター 単体使用時 | 使用電池 | 単3形×2本※6 | |
| 電池寿命 （目安） | 約24時間（アルカリ乾電池）※7 約25時間（ニッケル水素充電池）※8 | ||
| 外観寸法 | 116（H）×76（W）×29（D）mm | ||
| 質量（重量） | 約185g（本器のみ） 約245g（単3形ニッケル水素電池2本使用時） | ||
- ※1当社基準の光ケーブルを使用したときの値です。
- ※2光変調度、信号品質の測定はデジタルレベルチェッカーに接続したときのみ可能です。光パワーメーター単体使用時（給電が無い場合）は、RF信号は出力されません。
- ※3総合変調度30%以下でご使用ください。
- ※4光変調度の測定誤差は光変調度によって変化します。デジタルレベルチェッカーの測定確度は含みません。
- ※5結露なきこと。
- ※6乾電池は付属していません。
- ※7Panasonic製アルカリ乾電池 LR6EJ使用時（+25℃で使用）
- ※8Panasonic製ニッケル水素電池 BK-3HCD使用時（+25℃で使用）
VOPSLの付属品
- 光変調度測定用ケーブル（1m）×1本
- ストラップ×1本
