光 伝送システム(FTTH)とは?
光 伝送システム(FTTH)概要
FTTH（Fiber To The Home）による光 伝送システムは、CATVセンターから各加入者宅まで光ケーブルを使用して配線するシステムです。テレビ放送サービス、電話、インターネットなどの通信サービスやラジオ告知サービスなどが可能になります。
システムに合わせて選べる
光 受信機(V-ONU)比較表
| CATV・BS・CS受信用 | CATV受信専用 | |||||||
|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
|
| CATV伝送(70～770MHz) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| BS右旋伝送 | 〇 | 〇 | 〇 | 〇 | 〇 | － | － | － |
| CS右旋伝送 | 〇 | 〇 | 〇 | 〇 | 〇 | － | － | － |
| BS左旋伝送 | 〇 | 〇 | 〇 | 〇 | 〇 | － | － | － |
| CS左旋伝送 | 〇 | 〇 | 〇 | － | － | － | － | － |
| 光入力レベル(dBm) | ⊖14～0 | ⊖14～⊖2 | ⊖14～⊖2 | ⊖12～⊖4 | ⊖14～⊖6 | ⊖14～⊖2 | ⊖14～⊖2 | ⊖14～⊖2 |
| 定格出力レベル(CATV)※1 | 87dBμV | 85dBμV | 85dBμV | 87dBμV | 85dBμV | 85dBμV | 85dBμV | 85dBμV |
| 定格出力レベル(BS・CS) | 90dBμV | 89dBμV | 89dBμV | 92dBμV | 89dBμV | － | － | － |
| 遠隔制御機能(75.5MHz) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | － | － |
| FM無給電出力機能 | 〇※2 | 〇 | － | － | － | － | 〇 | － |
※1 定格出力レベルは、当社基準光送信機と組合わせ、デジタル80波で使用したときの値です。
※2 FM出力専用端子。
CATV・BS・CS受信用
|
|
|
|
 |
 |
|
|---|---|---|---|---|---|
| CATV伝送(70～770MHz) | 〇 | 〇 | 〇 | 〇 | 〇 |
| BS右旋伝送 | 〇 | 〇 | 〇 | 〇 | 〇 |
| CS右旋伝送 | 〇 | 〇 | 〇 | 〇 | 〇 |
| BS左旋伝送 | 〇 | 〇 | 〇 | 〇 | 〇 |
| CS左旋伝送 | 〇 | 〇 | 〇 | － | － |
| 光入力レベル(dBm) | ⊖14～0 | ⊖14～⊖2 | ⊖14～⊖2 | ⊖12～⊖4 | ⊖14～⊖6 |
| 定格出力レベル(CATV)※1 | 87dBμV | 85dBμV | 85dBμV | 87dBμV | 85dBμV |
| 定格出力レベル(BS・CS) | 90dBμV | 89dBμV | 89dBμV | 92dBμV | 89dBμV |
| 遠隔制御機能(75.5MHz) | 〇 | 〇 | 〇 | 〇 | 〇 |
| FM無給電出力機能 | 〇※2 | 〇 | － | － | － |
CATV受信専用
|
|
|
|
|
|---|---|---|---|
| CATV伝送(70～770MHz) | 〇 | 〇 | 〇 |
| BS・CS伝送 | － | － | － |
| 光入力レベル(dBm) | ⊖14～⊖2 | ⊖14～⊖2 | ⊖14～⊖2 |
| 定格出力レベル(CATV)※1 | 85dBμV | 85dBμV | 85dBμV |
| 遠隔制御機能(75.5MHz) | 〇 | － | － |
| FM無給電出力機能 | － | 〇 | － |
※1 定格出力レベルは、当社基準光送信機と組合わせ、デジタル80波で使用したときの値です。
※2 FM出力専用端子。
製品紹介/仕様
光 受信機

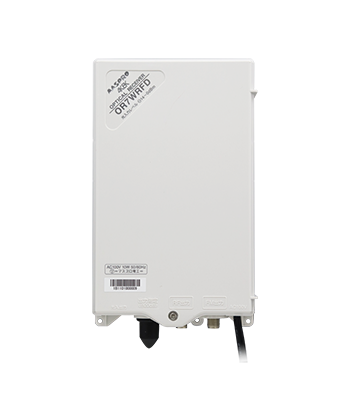

OR7WRFD光 受信機 (V-ONU)
| Model | 希望小売価格￥(税別) |
|---|---|
| OR7WRFD | オープン価格 |
受：受注生産品
CATV・BS・CS受信用 使用ファイバー：シングルモード、F型コネクターは別売
ORD7BCWTRF光 受信機 (V-ONU)
| Model | 希望小売価格￥(税別) |
|---|---|
| ORD7BCWTRF | オープン価格 |
受：受注生産品
CATV・BS・CS受信用 使用ファイバー：シングルモード、F型コネクターは別売
■ FTTH(Fiber To The Home)によるCATV伝送システムへ使用する住戸用の光 受信機です。
■ 伝送周波数帯域が3224MHzまで対応していますから、新4K8K衛星放送も伝送できます。
- 遠隔制御に対応
- CATVとBS・CS 同時または個別制御対応
- FM 無給電出力に対応
遠隔制御センター装置からの制御信号で光 受信機のRF出力をON/OFFすることができます。
CATV帯域とBS・CS帯域を同時または個別に制御できます。
機器運用にあたっては再放送の同意条件をご確認ください。
停電などの無給電時にFM帯域の信号を出力する機能を備えています。
ORD7BCWTR光 受信機 (V-ONU)
| Model | 希望小売価格￥(税別) |
|---|---|
| ORD7BCWTR | オープン価格 |
受：受注生産品
CATV・BS・CS受信用 使用ファイバー：シングルモード、F型コネクターは別売
■ FTTH(Fiber To The Home)によるCATV伝送システムへ使用する住戸用の光 受信機です。
■ 伝送周波数帯域が3224MHzまで対応していますから、新4K8K衛星放送も伝送できます。
- 遠隔制御に対応
- CATVとBS・CS 同時または個別制御対応
遠隔制御センター装置からの制御信号で光 受信機のRF出力をON/OFFすることができます。
CATV帯域とBS・CS帯域を同時または個別に制御できます。
機器運用にあたっては再放送の同意条件をご確認ください。

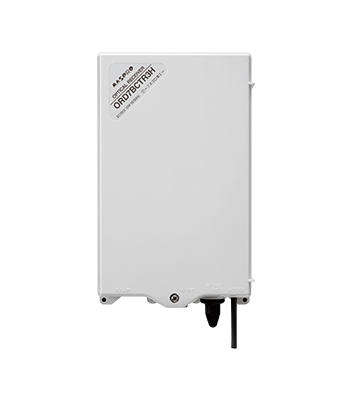

ORD7BCTR3H光 受信機 (V-ONU)
| Model | 希望小売価格￥(税別) |
|---|---|
| ORD7BCTR3H | オープン価格 |
受：受注生産品
CATV・BS・CS受信用 使用ファイバー：シングルモード、F型コネクターは別売
■ FTTH(Fiber To The Home)によるCATV伝送システムへ使用する住戸用の光 受信機です。
■ 伝送周波数帯域を従来の2602MHzから2681MHzに拡張しています。
- 遠隔制御に対応
- CATVとBS・CS 同時または個別制御対応
- RF高出力
遠隔制御センター装置からの制御信号で光 受信機のRF出力をON/OFFすることができます。
CATV帯域とBS・CS帯域を同時または個別に制御できます。
機器運用にあたっては再放送の同意条件をご確認ください。
定格出力が、CATV帯域で87dBμV(デジタル80波)、BS・CS帯域で92dBμVと高出力です。

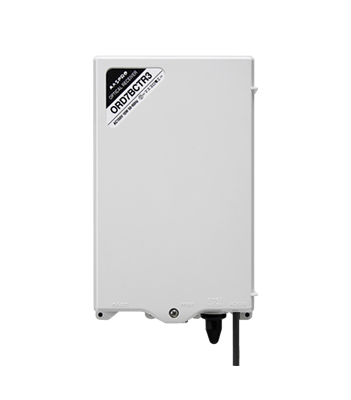

ORD7BCTR3光 受信機 (V-ONU)
| Model | 希望小売価格￥(税別) |
|---|---|
| ORD7BCTR3 | オープン価格 |
受：受注生産品
CATV・BS・CS受信用 使用ファイバー：シングルモード、F型コネクターは別売
■ FTTH(Fiber To The Home)によるCATV伝送システムへ使用する住戸用の光 受信機です。
■ 伝送周波数帯域を従来の2602MHzから2681MHzに拡張しています。
- 遠隔制御に対応
- CATVとBS・CS 同時または個別制御対応
遠隔制御センター装置からの制御信号で光 受信機のRF出力をON/OFFすることができます。
CATV帯域とBS・CS帯域を同時または個別に制御できます。
機器運用にあたっては再放送の同意条件をご確認ください。
ORD7TR光 受信機 (V-ONU)
| Model | 希望小売価格￥(税別) |
|---|---|
| ORD7TR | オープン価格 |
受：受注生産品
CATV受信専用 使用ファイバー：シングルモード、F型コネクターは別売
■ FTTH(Fiber To The Home)によるCATV伝送システムへ使用する住戸用の光 受信機です。
- 遠隔制御に対応
遠隔制御センター装置からの制御信号で光 受信機のRF出力をON/OFFすることができます。
機器運用にあたっては再放送の同意条件をご確認ください。
ORD7TF光 受信機 (V-ONU)
| Model | 希望小売価格￥(税別) |
|---|---|
| ORD7TF | オープン価格 |
受：受注生産品
CATV受信専用 使用ファイバー：シングルモード、F型コネクターは別売
■ FTTH(Fiber To The Home)によるCATV伝送システムへ使用する住戸用の光 受信機です。
- FM 無給電出力に対応
停電などの無給電時にFM帯域の信号を出力する機能を備えています。
■ FTTH(Fiber To The Home)によるCATV伝送システムへ使用する住戸用の光 受信機です。
■ 伝送周波数帯域が3224MHzまで対応していますから、新4K8K衛星放送も伝送できます。
■無給電出力に対応したFM出力専用端子を搭載しています。
遠隔制御センター装置からの制御信号で光 受信機のRF出力をON/OFFすることができます。
CATV帯域とBS・CS帯域を同時または個別に制御できます。
機器運用にあたっては再放送の同意条件をご確認ください。
