製品特長

アナログカメラの配線や
テレビ受信に使用する同軸ケーブルで伝送

ワンケーブルカメラシステムは、同軸ケーブルで映像と電源を伝送します。
同軸ケーブルとF型コネクターも使えます。（防水処理が必要です）

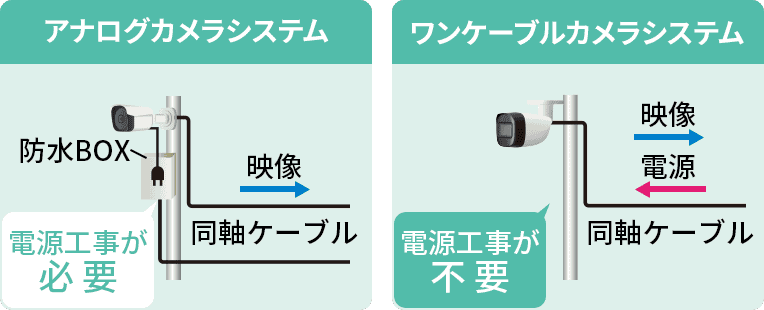

ワンケーブルカメラならカメラの電源工事が不要に

フルハイビジョンなどの高画質で撮影した映像を、既存のアナログカメラの同軸ケーブル配線をそのまま利用して伝送、録画ができるのが、『同軸カメラシステム』ですが、さらにその同軸ケーブルでカメラへの電源供給もできるのが、『ワンケーブルカメラシステム』です。
1本の同軸ケーブルで映像伝送と電源供給ができるので、カメラの設置場所での電源配線工事が必要ありません。

ネットワークカメラと何が違うの？

	同軸カメラ	ネットワークカメラ
伝送ケーブル	同軸ケーブル	LANケーブル
伝送距離	最長500m（S5CFBのとき）ワンケーブルカメラは最長300m	最長100m（ハブなどで中継可能）
アナログ配線の活用	〇	×
ノイズ影響による映像劣化	アナログ信号のため△	デジタル信号のため〇

伝送距離が長い: カメラとレコーダーだけで長距離伝送が可能なのでシステム構成がシンプルです。
アナログ配線が使える: アナログカメラに使用していた既設配線を活用できるため、改修に最適です。

より詳しい比較はこちら

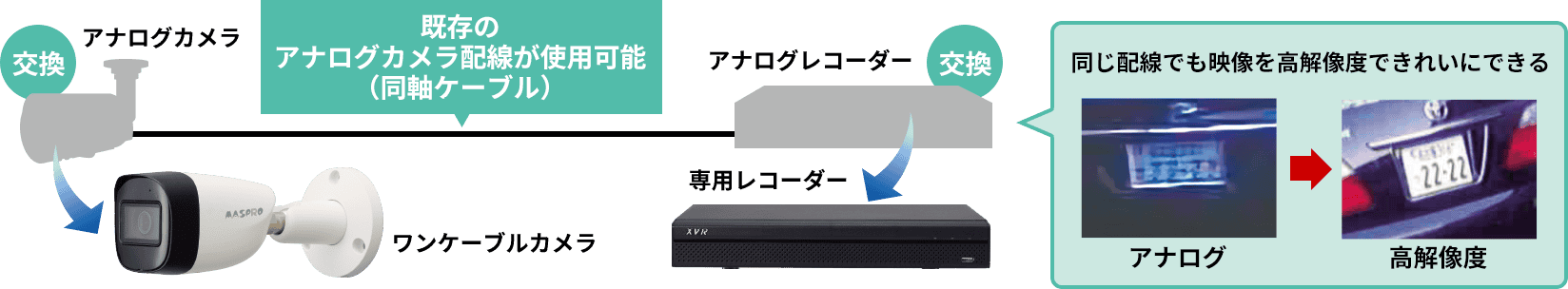

アナログ配線が使える
既設の配線も使えるワンケーブルカメラシステム

高画質カメラ

フルハイビジョン画質もしくは500万画素対応の高解像度カメラで、より詳細な様子を撮影することができます。

アナログカメラからの置換え
だけでなく併設も可能

アナログカメラとの置換えや併設ができるため、既存のシステム・配線を活用することができます。

夜間・暗視撮影対応

暗くなると、自動で赤外線撮影に切換り、夜間・暗所でも撮影することができます。（赤外線照射時は白黒撮影）

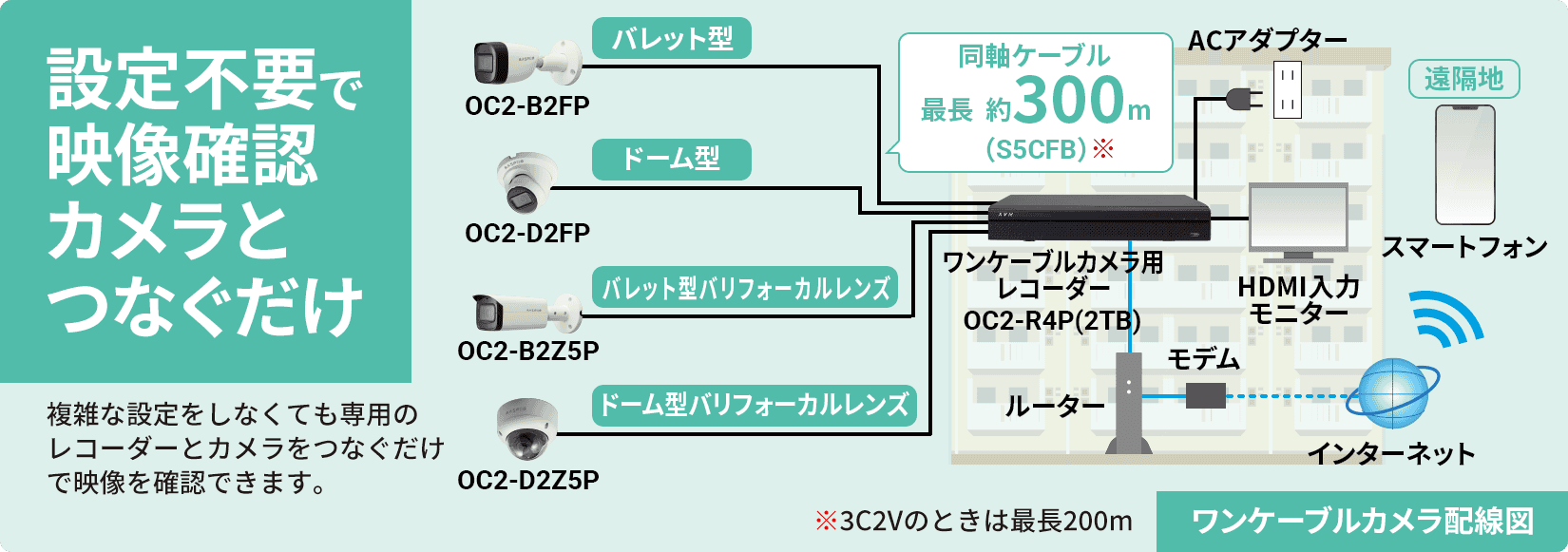

設定不要で映像確認
カメラとつなぐだけ

複雑な設定をしなくても専用のレコーダーとカメラをつなぐだけで映像を確認できます。

離れた場所からスマホなどで映像確認

レコーダーをネットワーク接続すれば、外出先からスマホの専用アプリで映像の確認も可能です。

製品紹介

比較表

同軸カメラ比較表	水平角度	サイズ (W×H×Dmm)	赤外線照射距離	マイク搭載	SDカードレコーダー内蔵	カメラの給電方法
ワンケーブルカメラ OC2-B2Z5P	104～32° （光学5倍ズーム）	91×91×245	最大約60m		なし	PoC

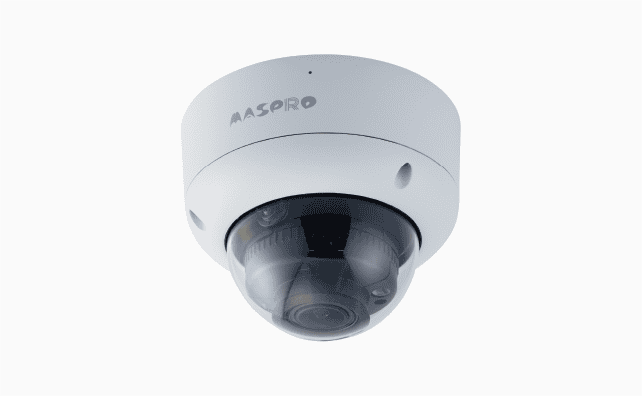

ワンケーブルカメラ OC2-D2Z5P	108～32° （光学5倍ズーム）	126×126×100	最大約40m		なし	PoC
ワンケーブルカメラ OC2-B2FP	100°	70×70×167	最大約25m		なし	PoC

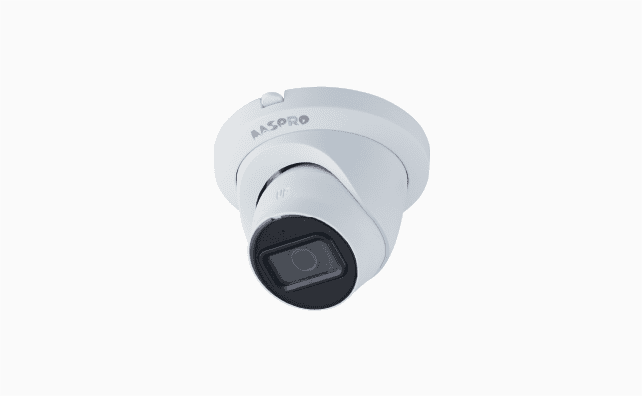

ワンケーブルカメラ OC2-D2FP	100°	115×110×89	最大約25m		なし	PoC

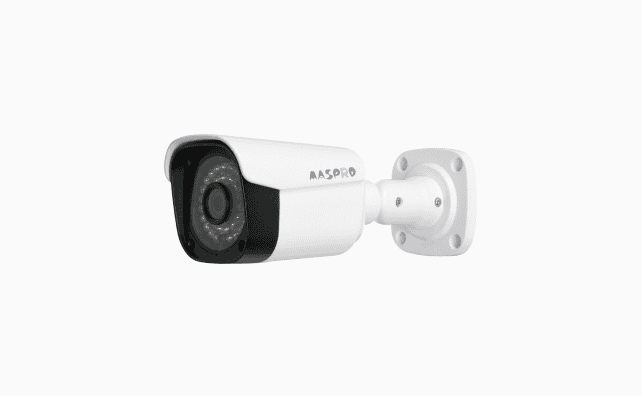

高解像度AHDカメラ ASM15	85°	70×73×183	最大約30m	なし	なし	AC アダプター

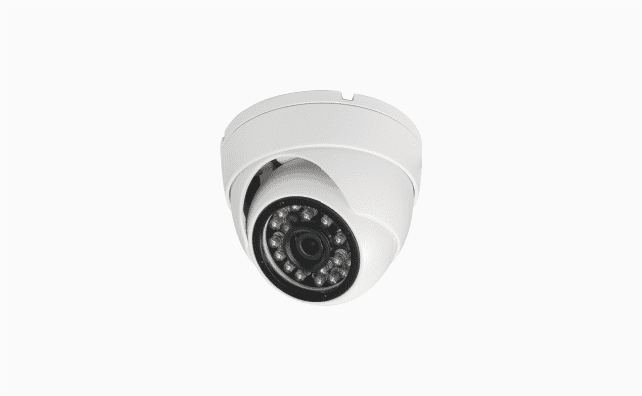

高解像度AHDカメラ ASM09	85°	93×93×76	最大約25m	なし	なし	AC アダプター

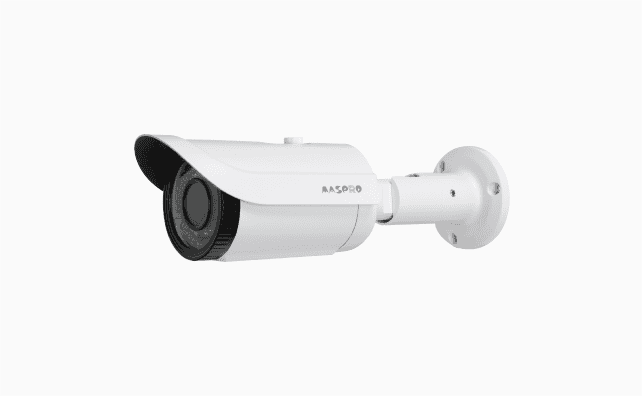

高解像度AHDカメラ ASM86	90～34°	86×93×306	最大約40m	なし	なし	AC アダプター
