LCN2A　測定データ表示ソフトウェア「CSVビューア」について

「LCN2Aビューア」について

デジタルレベルチェッカーLCN2Aに保存した測定データを、SDメモリーカードまたはUSB接続によるデータの転送によって、パソコン画面に表示するソフトウェアです。（LCV2、LCN3A、LCN3の測定データを表示することはできません）

• SDメモリーカード作動確認表

デジタルレベルチェッカーと同じデータ画面をパソコンに表示できます。 表示したデータ画面をWord®やExcel®などのデータに貼付けられますから，報告書の作成などに便利です。 表示できるデータ CATV・VU 単チャンネルと多チャンネルのレベル BS・CS 単チャンネル・・・レベル，C/N 多チャンネル・・・レベル

特長

• デジタルレベルチェッカーと同じデータ画面をパソコンに表示できます。
• 表示したデータ画面をWord®やExcel®などのデータに貼付けられますから、報告書の作成などに便利です。

表示できるデータ（CATV・VU・BS・CS）

CATV・VU	単チャンネルと多チャンネルのレベル
BS・CS	単チャンネル・・・レベル、C/N 多チャンネル・・・レベル

画面表示例

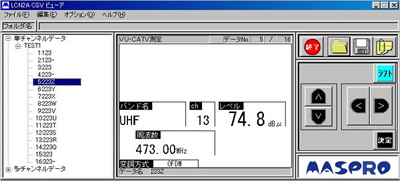

単チャンネルレベル（UHF ch.13）

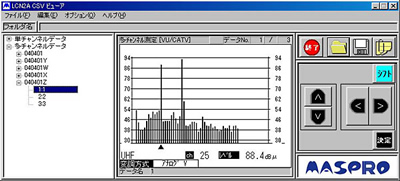

多チャンネルレベル（UHF ch.25 他）

使用環境

OS

• Windows® XP/Windows® 2000/98SE（32bit版のみ）

メモリ

• 128MB以上 推奨

CPU

• IntelR PentiumR Ⅲ 450MHz以上 推奨

解像度

• 800×600ドット以上、256色以上 推奨

ハードディスクの空き容量

• 64MB以上 推奨

その他

• SDメモリカード読取装置

SDメモリカード作動確認表

Windows® XP、Windows® 2000で使用するときのご注意

ダウンロードおよびインストールは、必ず「管理者権限（Administrators）」に所属するユーザー名でログオンしてください。
ユーザー名は、必ず半角英数字のユーザー名にしてください。

ソフトウェア使用許諾条件

ダウンロードと起動方法

1. 上記の「ソフトウェア使用許諾契約書」を確認して、「同意してダウンロードする」ボタンをクリックしてください。
   ソフトウェアのダウンロードを開始します。
   同意されないと、ソフトウェアのダウンロードができません。
2. 画面に「ファイルのダウンロード」が表示されますから、「保存」をクリックします。
3. 画面に「名前を付けて保存」が表示されますから、保存する場所を指定して、ダウンロードするファイルを保存します。
4. ダウンロードが終了したら、保存した場所に「disk1.exe」というファイルがあるか確認します。

ソフトウェアの操作方法は、下記の「操作マニュアル」をクリックするとご覧になれます。

LCN2Aビューア操作マニュアル

ダウンロード

インストールと起動方法

起動しているアプリケーションソフトは、すべて終了してください。
ダウンロードしたファイル「disk1.exe」は、自己解凍ファイルで圧縮されていますから、ファイルをダブルクリックして解凍します。
解凍後、「disk1」というフォルダが作成されますから、フォルダをダブルクリックします。
フォルダの中にあるファイル「SETUP.EXE」をダブルクリックします。
画面に表示される指示にしたがって、ソフトウェアをインストールします。
インストール完了後、パソコンを再起動します。
パソコンの［スタート］メニューから［プログラム］→［マスプロ電工］→［LCN2A CSV ビューア］をクリックすると、ソフトウェアを起動することができます。

• ソフトウェアのインストールは、「操作マニュアル」でも詳しく説明しています。
