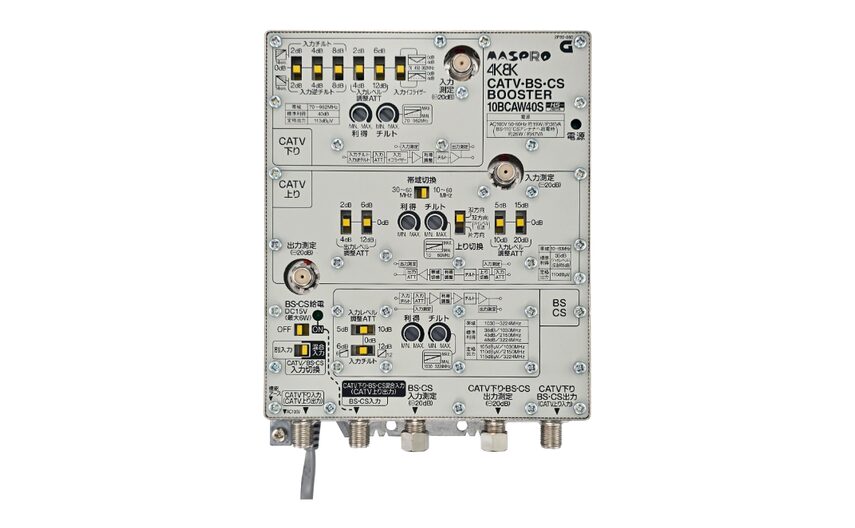

CATVと衛星放送の電波を増幅する共同受信用ブースター。CATV下りの利得は40dB型。入力と出力に測定端子を搭載しており、メンテナンスを行いやすいです。
| Model | 希望小売価格（税込） | 税別価格 |
|---|---|---|
10BCAW40S | ¥462,000 | ¥420,000 |
| 希望小売価格（税込） | 10BCAW40S ¥462,000 | 税別価格 | 10BCAW40S ¥420,000 |
|---|
屋内用 金属ケース F型端子 ヘッド・ライン両用 BS・110°CSアンテナ給電機能搭載 CATV用
F型コネクターは別売
10BCAW40Sの特長
優れたメンテナンス性
出力測定端子、入力測定端子を搭載していますから、ブースター設置後も測定できます。
優れたシールド性能【JEITA HSマーク登録製品】
本体はアルミダイカストケースのため高いシールド性能で、携帯電話などとの混信や電波障害の影響がなく、安定した映像をお楽しみいただけます。
BS・CS高利得・高出力
優れた耐雷性能
JEC：±25kV（1.2/50μs）、IEC：±15kV（1.2/50μs）、±1.5kA（8/20μs）のサージ電圧･電流に耐える耐雷性能です。
（JEC：電気規格調査会規格、IEC：国際電気標準会議規格）
10BCAW40Sの規格表
| 項目 | 10BCAW40S | |||||
|---|---|---|---|---|---|---|
| CATV下り | BS・CS | CATV上り | ||||
| 伝送周波数帯域 | 70～770MHz | 70～962MHz | 1030～3224MHz | 10～60MHz | ||
| 伝送波数 | FM＋デジタル112波 | FM＋デジタル143波 | 50波 | 8波 | ||
| 標準利得 | 40dB（38～42dB） | 38dB（35～41dB）／1030MHz 43dB（40～46dB）／2150MHz 48dB（45～51dB）／3224MHz | 35dB（33～37dB） ［ハイレベル伝送時 5dB（3～7dB）］ | |||
| 標準入力レベル | 75dBμV | 73dBμV | 67dBμV | 75dBμV （ハイレベル伝送時105dBμV） | ||
| 定格出力レベル | 115dBμV ※1 | 113dBμV ※2 | 105dBμV／1030MHz 110dBμV／2150MHz 112dBμV／2471.82MHz 115dBμV／3224MHz | 110dBμV | ||
| 入力レベル 調整範囲 | ATT | 最大16dB（2dBステップ） | 0、5、10dB切換 | 最大30dB（5dBステップ） | ||
| チルト | 最大14dB（2dBステップ）※3 | 0、6、12dB切換※6 | ― | |||
| 逆チルト | 最大14dB（2dBステップ）※4 | ― | ― | |||
| イコライザー | 0、4dB切換※5 | ― | ― | |||
| 出力レベル 調整範囲 | ATT | ― | ― | 最大16dB（2dBステップ） | ||
| 利得 | 0～－10dB以上（連続可変） | |||||
| チルト | 0～－14dB以上（連続可変）※3 | 0～－10dB 以上（連続可変）※6 | 0～－6dB以上（連続可変）※7 | |||
| 周波数特性 | 3dB以内 | 5dB以内 | 2dB以内 | |||
| 雑音指数 | 10dB以下 | 8dB以下 | ||||
| VSWR | 2以下 | 2.5以下 | 2以下 | |||
| 耐雷性 | JEC:±25kV（1.2／50μs）、 IEC:±15kV（1.2／50μs）、±1.5kA（8／20μs）の サージ電圧・電流に耐えること | |||||
| 電源 | AC100V 50／60Hz | |||||
| 消費電力 | 約19W／約36VA（BS・110°CSアンテナへ給電時 約26W／約47VA） | |||||
| BS･110°CSアンテナ用電源 | DC15V 6W | |||||
| 外観寸法 | 190（H）×140（W）×68（D）mm | |||||
| 質量（重量） | 約1.6kg | |||||
- ※1PGレベルでの規定 FM12ch デジタル112ch伝送デジタル－10dB運用。
- ※2PGレベルでの規定 FM12ch デジタル143ch伝送デジタル－10dB運用。
- ※3962MHzを基点とした70MHzでのチルト量です。
- ※470MHzを基点とした962MHzでのチルト量です。
- ※5450MHzを基点とした70と962MHz、または、70と962MHzを基点とした450MHzでのチルト量です。
- ※63224MHzを基点とした1030MHzでのチルト量です。
- ※760MHzを基点とした10MHzでのチルト量です。
10BCAW40Sのよくあるご質問
（株）スカパー・エンターテイメントがスカパー！、110°CS左旋で提供する4Kチャンネルについて、2024年3月末に放送終了となりました。 放送終了となった2024年4月以降、新たにテレビ用ブースターの調整をする際の推奨方法をご案内します。
CS左旋放送の終了後、BS・CS帯域で最も高い伝送周波数は、BS左旋のNHK BS 8K（BS ch.14、コンバータ出力2471.82MHz）になります。
そのため、BS ch.14の信号を使って信号測定、ブースター調整する方法を推奨いたします。
基本的な調整方法
BS・CS帯域の定格出力が均一になっているブースター製品の場合
BS ch.14 （2471.82MHz）の定格出力レベルは、各製品の仕様で記載している定格出力となります。
BS・CS帯域の定格出力がチルトになっているブースター製品の場合
BS ch.14 （2471.82MHz）の定格出力レベルは、各製品の仕様で記載している3224MHzの定格出力レベルから「3dB引いた値」としてください。
- 放送終了となった2024年3月31日までに調整済のテレビ受信設備、テレビ用ブースターは再調整の必要はありません。
対象のブースター機種名、詳細情報については、2024年4月5日に掲載したお知らせをご確認ください。
