地上デジタル放送用 送信機 （光入力タイプ） UTOP10MN
地上デジタル放送用 ギャップフィラー システム 地上デジタル放送用 送信機 （光入力タイプ） UTOP10MN
地上デジタル放送用 ギャップフィラー システム 地上デジタル放送用 送信機 （光入力タイプ） UTOP10MN
- 送信機
- 光入力タイプ
- 出力レベル 10mW/ch.
- 停電時放送維持機能

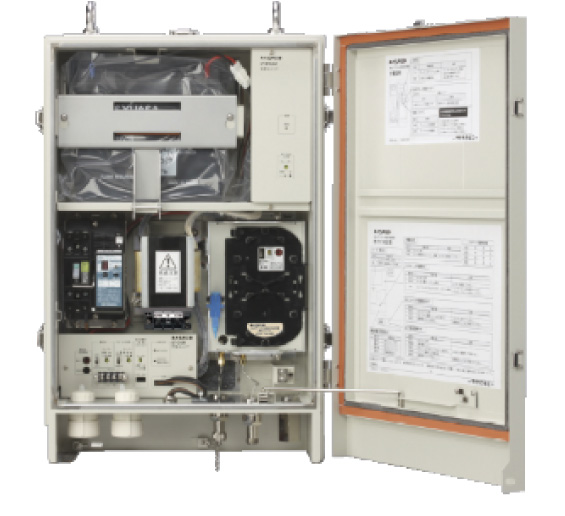

ギャップフィラーシステムで使用する光入力タイプの地上デジタル放送用送信機。バッテリー、ブレーカーや耐雷トランスなどを内蔵したオールインワンパッケージです。定格出力は10mW/ch.です。
| Model | 希望小売価格（税込） |
|---|---|
UTOP10MN |
| 希望小売価格（税込） | UTOP10MN  |
|---|
：受注生産品
：お近くの支店・営業所にお問合せください。
UTOP10MNの特長
停電しても地上デジタル放送9波を約10時間送信可能
停電時放送維持機能により、停電しても停波することなく、継続して地上デジタル放送9 波を約10 時間送信できます。そのため、災害時に携帯電話、カーテレビなどで、フルセグ放送、ワンセグ放送を視聴でき災害情報を収集することができます。
“オールインワンパッケージ”で、工事のコスト削減
本体にバッテリー、ブレーカーや耐雷トランスなどを内蔵した“ オールインワンパッケージ ” ですから、ケーブル加工などの工事や、分電盤などを別途追加する必要がありません。
自動復帰ブレーカーにより、作業員の保守作業を省力化
自動復帰ブレーカーを搭載していますから、ブレーカーが作動した場合でも本体が自動復帰します。
マスプロ独自のAGC機能で、放送波数に合わせた出力信号調整が不要
マスプロ独自のAGC 機能により、放送波数に合わせた出力信号調整が必要なく、常に最適なレベルで運用できます。
送信出力停止機能により、過大な電力の送信を防止
送信機に異常が発生した場合、強制的に送信出力を停止する機能がありますから、機器異常による過大な電力の送信を防止します。
UTOP10MNの規格表
| 項目 | UTOP10MN | UTOP20MN |
|---|---|---|
| 伝送周波数帯域 | 470～710MHｚ | |
| 伝送波数 | 最大９波（地上デジタル放送信号） | |
| 光波長 | 1550±10nm | |
| 光入力レベル範囲※1 | −12～−3dBm | |
| 定格出力レベル | 10ｍW/ch.±50％以内 | 19.95ｍW/ch.±50％以内 |
| 電源 | AC100V 50／60Hz（単相2線） 小型制御弁式鉛蓄電池12V-15Ah 1個※2 （停電時作動時間：満充電時 約10時間※3） （充電時間 約30時間※3） | |
| 消費電力 | 約29W（満充電時） 約40W（充電時最大） | |
| 外観寸法 | 570(H)×366(W)×186(D)mm | |
| 質量（重量） | 約22kg（蓄電池質量 約6.1kg含む） | |
- ※１送信機の適正入力レベル範囲になるように、必要に応じて光ATTを挿入してください。多分配システムなどに使用して、レベルが不足する場合、EDFA(OA15T2など)を使用してください。
- ※2（株）GSユアサ製BAT PWL12V15GSを使用
- ※3周辺温度25℃の時の目安。（使用周囲温度によって異なります）
