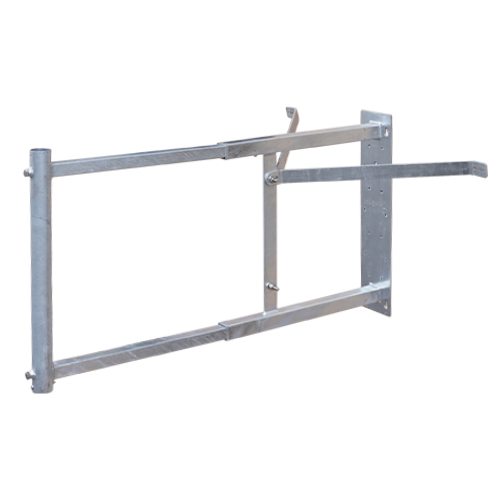

伸縮型サイドベース SB32K80
家庭用アンテナアクセサリー 伸縮型サイドベース SB32K80
家庭用アンテナアクセサリー 伸縮型サイドベース SB32K80
- サイドベース
- 適合マスト径 φ25～32mm
- マスト別体 伸縮型
- 溶融亜鉛めっき
軒先にあわせて伸縮（伸縮範囲500～800mm）が可能です。直径25～32mm、長さ1.82m以下のマスト用サイドベース。溶融亜鉛めっき
| Model | 希望小売価格（税込） | 税別価格 |
|---|---|---|
SB32K80 | ¥31,790 | ¥28,900 |
| 希望小売価格（税込） | SB32K80 ¥31,790 | 税別価格 | SB32K80 ¥28,900 |
|---|
UHFアンテナ＋BS・CSアンテナ設置用
- 家庭用UHFアンテナ20エレメント以下用
- BS･CSアンテナ 45cm以下用
サイドベースを追加することで、取付強度を向上できますが、取付けられるアンテナは増やせません。
HDZT49：JIS 規格
SB32K80の特長
直径25〜32mm、長さ1.82m以下のマスト用です。

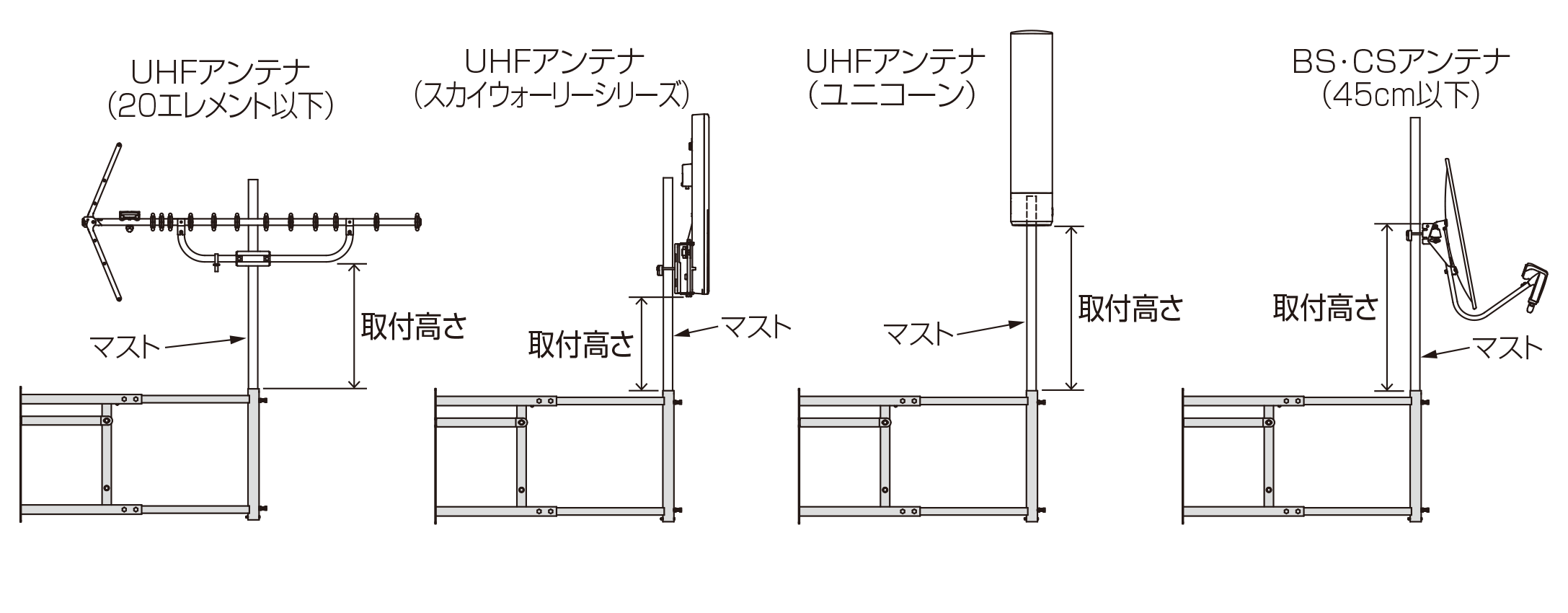

設置アンテナについて
取付位置など詳しい条件については取扱説明書をご確認ください。
<アンテナを1台設置する場合>
| 取付けるマスト | マストの直径 | 取付高さ | ||||
|---|---|---|---|---|---|---|
| UHFアンテナ Uシリーズ （20エレメント以下） | UHFアンテナ LSシリーズ （20エレメント以下） | UHFアンテナ スカイウォーリー シリーズ | UHFアンテナ ユニコーン | BS・CSアンテナ （45cm以下） | ||
| M130Z M182Z | 25.4mm | 50cm以下 | 30cm以下 | 0cm以下 | 70cm以下※ | 取付けられません。 |
| M160Z M182Z32 | 31.8mm | 140cm以下 | 70cm以下 | 45cm以下 | 100cm以下※ | 60cm以下 |
マストの切断が必要となります。
<アンテナを2台設置する場合>
| 取付けるマスト | マストの直径 | 取付高さ | |||||
|---|---|---|---|---|---|---|---|
| UHFアンテナ Uシリーズ （20エレメント以下） ₊ BS・CSアンテナ※1 （45ｃｍ以下） | UHFアンテナ Uシリーズ （20エレメント以下） ₊ UHFアンテナ Uシリーズ （20エレメント以下） | UHFアンテナ ユニコーン ₊ BS・CSアンテナ※1 （45ｃｍ以下） | |||||
| M130Z M182Z | 25.4mm | 取付けられません | |||||
| M160Z M182Z32 | 31.8mm | 上側のアンテナ | 70cm以下 | 上側のアンテナ | 100cm以下 | 上側のアンテナ | 80cm以下※2 |
| 下側のアンテナ | 30cm以下 | 下側のアンテナ | 40cm以下 | 下側のアンテナ | 20cm以下 | ||
BS･CSアンテナは必ず下側に取付けてください。
マストの切断が必要となります。

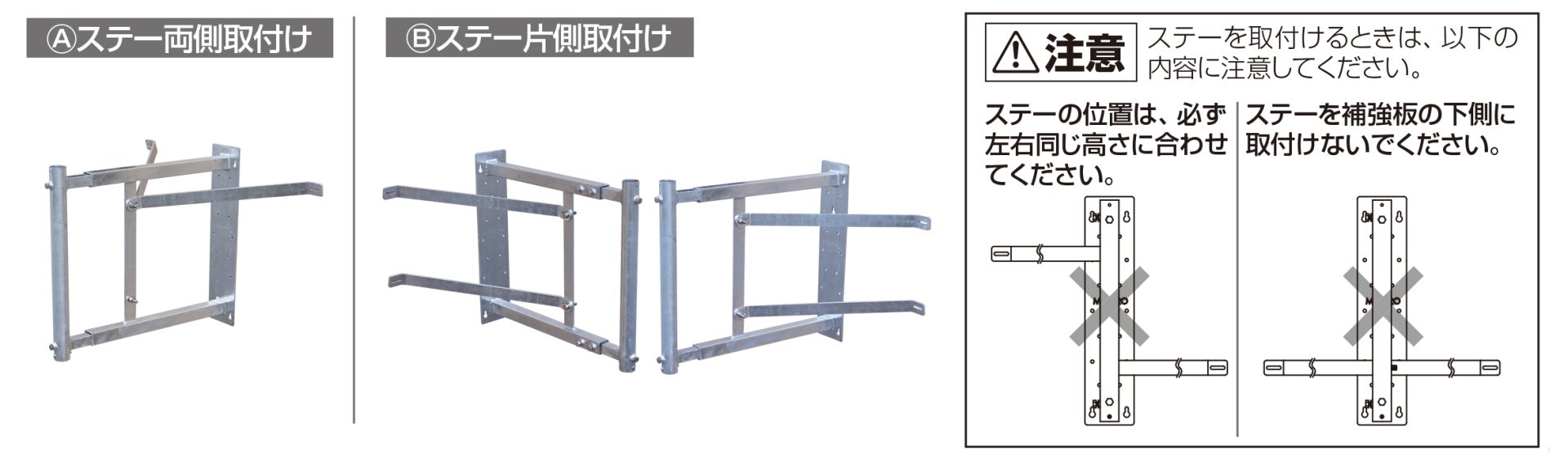

ステーの取付けについて
ステーの取付方法は、以下の2通りから選べます。設置場所やスペースに合わせて選択してください。
（どちらでも取付可能な場合は、強度がより高い「ステー両側取付け」を推奨します）
SB32K80の規格表
| Model | 適合マスト径 | 摘要 | 質量（重量） （kg） |
|---|---|---|---|
| SB32K80 | 25～32mm | 溶融亜鉛めっき （HDZT49） | 約5.8 |
- HDZT49：JIS規格
SB32K80の付属品
- ステー×2本
