LoRa®とは?

LPWA(LoRa®)は、少ない消費電力で広域通信が実現できるLPWA(Low Power Wide Area)の無線通信のひとつで、
LoRa®変調を採用した無線通信方式です。
LPWAの特長である長距離通信、低消費電力に加え、利用者がLoRa®ゲートウェイを設置することで、
無線ネットワークを構築することができます。
LoRa®センサー端末、LoRa®ゲートウェイは、周波数帯域に920MHz帯を使用した特定小電力無線局として無線局免許不要で利用できます。

LoRa®方式の特長

長距離通信

長距離通信

低消費電力

低消費電力

自営ネットワークの構築

自営ネットワークの構築

長距離通信

  • LoRa®は、Semtech社によって開発されたLoRa変調(※1)を採用しています。
  • LoRa変調を利用することで長距離通信を実現しています。
    他の無線方式を使用したシステムで、電波が届きにくい環境でも、LoRa®方式なら使用できることがあります。

※1 チャープ・スペクトラム拡散によるスペクトラム拡散変調

低消費電力

  • LoRa®センサー端末は、少ない電力で動作、通信することができます。
  • 電池で動作するセンサー端末の場合、1年~数年作動します。
  • 電池交換にかかる工数を減らすことができます。

自営ネットワークの構築

  • 周波数帯域にサブギガ帯と呼ばれる920MHz帯を使用しています。
  • LoRa®センサー端末とLoRa®ゲートウェイは、特定小電力無線局として利用することができ、無線局免許不要で利用できます。
  • 利用者がLoRa®ゲートウェイを設置することで、無線ネットワークを構築することができます。
    屋内であれば、無線LANルーターを設置するようなイメージで使用できます。
LoRaWAN®通信規格
規格名称 LoRaWAN®
推進団体 / 企業 LoRa Alliance® / Semtech
ネットワーク形態 公衆 / 自営対応可
周波数帯域 920MHz帯
通信速度 ~11Kbps(LoRaWAN®)
屋外通信距離(目安) 3~10Km
屋内通信距離(目安) ~500m
利用者による
ゲートウェイの設置
設置可能

マスプロ電工のLoRa®ソリューションへの取組み

端末開発

端末開発

無線技術

無線技術

エリア設計

エリア設計

電波測定

電波測定

マスプロ電工では、長年培ってきた高周波、無線技術を活かし、LPWAセンサー端末の開発を行なっています。
LoRa®ソリューション では、センサー端末の開発・販売だけでなく、LoRa®システムとして利用するために不可欠な
LoRa®ゲートウェイ、計測データを活用するデータ閲覧サービスをセットにして提案、販売いたします。
また、テレビの受信エリア設計や受信調査で培ったノウハウ、技術を活かし、
LoRa®ゲートウェイ設置時に必要な設置工事、無線通信エリアの測定調査、エリア設計にも対応します。
IoTの導入検討、お悩みのお客様を支援していきます。

マスプロ電工は、LoRa Alliance®メンバーです。

利用シーン

LPWA(LoRa® ソリューション)の特長を利用して
以下のシーンで活用が可能です。

オフィスの室内環境
(温度、湿度、CO2濃度など)の計測、管理

冷蔵庫や保管庫などの温度管理を必要とする
商品の管理(HACCP制度化対応)

農業や酪農などの生育環境
(温度、湿度、CO2、日射量など)の管理

工場の機器異常
(接点変化、電流値、電圧値など)の早期検出

ケーブルテレビ事業者様向けのシステム提供(加入者様に向けたサービス)、
その他の用途での導入検討、お悩みがありましたら、お問合わせください。

LoRaWAN® 対応機器

LoRaWAN®・・・
世界で500社以上が加盟しているLoRa Alliance®において策定されたオープンな規格です。

LoRaWAN®センサー端末

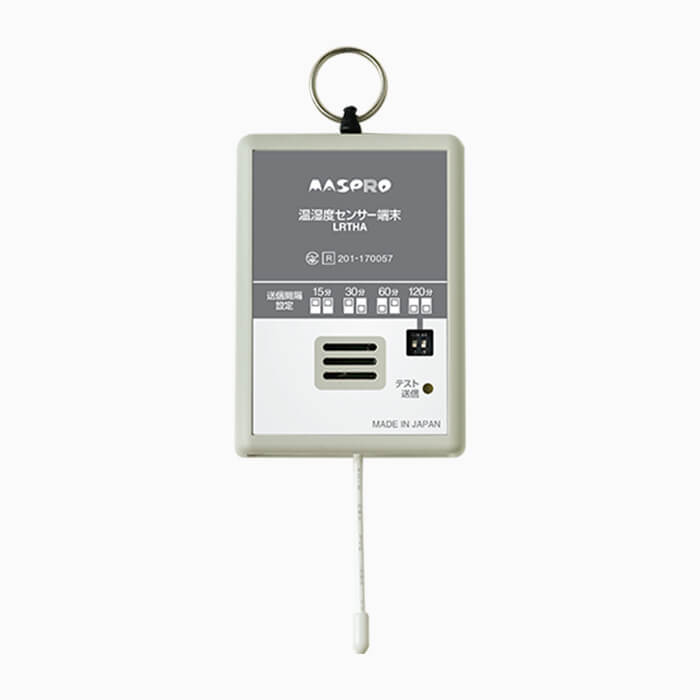

温湿度センサー端末 LRTHA

  • 手のひらサイズ、電池込みで130g以下を実現したLoRaWAN®対応センサー端末です。
  • センサー1台で設置場所の温度、湿度を同時に計測できます。
  • 外部電源不要の電池で1年以上使用できます。
  • 機器上部のキーリングまたは内蔵磁石を利用して簡単に設置、使用することができます。
項 目 規 格
通信方式 LoRaWAN®規格
送信電力 20mW以下
温度測定範囲 -20~+55℃ ※1
湿度測定範囲 10~90%RH(0~+55℃)
使用電池 単3型リチウム電池(1.5V)×2本 ※2
使用温度範囲 0~+55℃
外観寸法
  • 67(W)×92(H)×29(D)mm(本体部のみ)
  • 67(W)×176(H)×29(D)mm(アンテナ、キーリング含む)
質量(重量) 約90g(電池含まず)

※1 急激な温度変化が生じると結露などの影響により異常な値を示すことがあります。
※2 電池は付属していません。

CO₂温湿度センサー端末 LRCTHA

  • 手のひらサイズ、電池込みで130g以下を実現したLoRaWAN®対応センサー端末です。
  • センサー1台で設置場所のCO₂、温度、湿度を同時に計測できます。
  • 外部電源不要の電池で1年以上使用できます。(送信間隔60分以上)
  • 機器上部のキーリングまたは内蔵磁石を利用して簡単に設置、使用することができます。
項 目 規 格
通信方式 LoRaWAN®規格
送信電力 20mW以下
CO₂測定範囲 0~40,000ppm
温度測定範囲 0~+50℃ ※1
湿度測定範囲 10~90%RH(0~+50℃)
使用電池 単3型リチウム電池(1.5V)×2本 ※2
使用温度範囲 0~+50℃
外観寸法
  • 67(W)×92(H)×29(D)mm(本体部のみ)
  • 67(W)×176(H)×29(D)mm(アンテナ、キーリング含む)
質量(重量) 約95g(電池含まず)

※1 急激な温度変化が生じると結露などの影響により異常な値を示すことがあります。
※2 電池は付属していません。

LoRaWAN®ゲートウェイ(LoRaWAN®ネットワークサーバー)

LoRaWAN®センサー端末から送られてくる計測データを収集し、インターネット回線を利用してアプリケーションに送信します。

屋内用LoRaWAN®ゲートウェイ端末

屋外設置対応LoRaWAN®ゲートウェイ端末

Private LoRa® 対応機器

Private LoRa®・・・
LoRa変調を利用し機器間の通信プロトコルなど独自に定めた方式です。
(LoRaWAN®規格との互換性はありません。)

WD100シリーズ / 株式会社アイエスエイ製(斡旋品)

データ収集通信制御サーバー(ゲートウェイ)

型 式 品 名
WD100-N32 データ収集通信制御サーバー(ゲートウェイ)
WD100-S32 データ収集通信制御サーバー(ゲートウェイ)

制御ユニット(センサー端末)

型 式 品 名
WD100-T 温度計測ユニット
WD100-TH 温湿度計測ユニット
WD100-T3H 温湿度計測ユニット
WD100-T2HG 温湿度/地熱温度計測ユニット
WD100-THLC 温湿度/照度/CO2 計測ユニット
WD100-THLG 温湿度/照度/土壌水分計測ユニット
WD100-THP 温湿度/日射計測ユニット
WD100-P 日射計測ユニット
WD100-DI 接点入力信号監視ユニット
WD100-DIO 接点入出力信号監視制御ユニット
WD100-GWI 電流計測ゲートウェイ・ユニット
WD100-GWV 電圧計測ゲートウェイ・ユニット
WD100-WL8 投げ込み式水位センサ(8m)
WD100-WL13 投げ込み式水位センサ(13m)
WD100-FA02 熱電対温度計測ユニット

データ閲覧サービス
MASPRO IoT Cloud Service(LR)

LoRa®方式のセンサーで測定したデータを集約、蓄積、一元管理できるアプリケーションサービスです。
月額980円から利用いただけます。

MASPRO IoT Cloud Serviceの機能と特長「データ閲覧、データ蓄積、一覧表示、通知機能、データ出力」
一覧表示 一覧表示

複数センサーを集約管理

本サービスに対応するセンサーで測定したデータをグラフ表示、一覧表示で確認できます。
様々な測定項目、複数センサーの管理に対応します。

データ蓄積 データ蓄積

過去の測定データを蓄積し確認

サービス利用中は、過去1年分のデータを蓄積でき、いつでも確認することができます。

データ出力 データ出力

蓄積したデータを出力

本サービスに蓄積したデータは、CSV/PDF形式で出力できます。
計測データの活用や、報告書作成に利用できます。

データ閲覧 データ閲覧

いつでもどこでも確認

本サービスは、お客様によるサーバー設置、管理は必要ありません。
パソコンやスマートフォンのWebブラウザーを使ってアクセスするだけで使用できます。

本サービスの利用にはインターネット回線が必要です。

通知機能 通知機能

メール通知

測定値が設定した条件になったとき、メールでお知らせできます。

カスタマイズ カスタマイズ

カスタマイズ対応

当社が提供する標準仕様から画面表示や機能のカスタマイズ対応が可能です。 (有償)
お問合わせください。

ダッシュボード画面

ダッシュボード画面(PC)

端末設置場所表示

端末設置場所表示(PC)

サービス利用料金(税別)

MASPRO IoT Cloud Service(LR)
使用する端末、アカウント数に応じて、毎月の利用料金をお支払いいただくサービスです。

※本サービスのご利用は法人/個人事業主の方に限らせて頂きます。
MASPRO IoT Cloud Service料金

MASPRO IoT Cloud Service(LR)対応システム

MASPRO IoT Cloud Service(LR)の サービスについての各種お問合わせ、新規申込についてはこちら

新規申込・お問合わせ
  • LoRa®とLoRa®ロゴはSemtech Corporation の登録商標です。
  • LoRaWAN®は、LoRa Alliance®のライセンスに基づいて使用されているマークです。
  • マスプロ電工は、LoRa Alliance®のメンバーです。
