アンテナ

マスプロは用途に合わせて最適なアンテナを選定・提案いたします。

製品紹介

平面アンテナ

  • 屋外対応

防水防じん性能IP65/IP67、使用温度範囲-40~+70°C対応で屋外使用可能

RAF2031
高利得・指向性
高耐候性
筐体に耐候性樹脂、マスト固定金具にステンレスを採用しています。
低軸比
さまざまなRFタグの向きにも均一な読取性能です。
項目 RAF2031
周波数 902~928MHz
偏波 円偏波(右旋)
アンテナ利得 9dBi以下(標準8.5dBi)
使用温度範囲 -40~+70℃
防じん防水性能 IP65/IP67
適合マスト径 22~48.6mm
指向性(半値角度) 約62°×約62°
軸比 2dB以下
端子 N-J型
外観寸法 285(W)×29.85(D)×285(H)mm
質量(重量) 約1.4kg
オプション品
同軸ケーブル6m RTPNP-06MRG58 屋内用、減衰量3.3dB
同軸ケーブル15m RTPNP-15M5DFB 屋内外用、減衰量3.1dB
仰角調整金具 RAGK2 上向20°~下向45°質量約810g (壁面設置可)
変換コネクタ CC-SP-RTJ TK 2ポートリーダライタ接続用
固定減衰器3dB SMA3AT 特定小電力無線局接続用

狭指向性アンテナ

  • 屋内用
  • 特許出願中

極めて狭い指向性を実現し、電波の広がりを抑制

RAF4031
項目 RAF4031
周波数 902~928MHz
偏波 円偏波(右旋)
アンテナ利得 8.5dBi以下
指向性(半値角度) 約22°×約67°
端子 SMA-J型
外観寸法 780(W)×220(D)×37(H)mm
質量(重量) 約2.6kg
オプション品
同軸ケーブル5m RTPSP-05MRG58 屋内用、減衰量2.9dB
変換コネクタ CC-SP-RTJ TK 2ポートリーダライタ接続用
固定減衰器3dB SMA3AT 特定小電力無線局接続用

マットアンテナ

  • 屋内用
  • 受注生産
  • 特許出願中

上面表面部から約1mの読取範囲で、意識しなくても通過するだけで読取が可能です

RAM3031X
項目 RAM3031X
周波数 902~928MHz
偏波 円偏波(右旋)
アンテナ利得 9dBi以下
指向性(半値角度) 約23°×約72°
端子 SMA-P型
外観寸法 880(W)×350(D)×17(H)mm
質量(重量) 約4.2kg
オプション品
同軸ケーブル6m SPSJ-06MRG58 屋内用、減衰量3.3dB
変換コネクタ CC-SJ-RTP TK 6ポートリーダライタ接続用SPEEDWAY REVOLUTION接続用
固定減衰器3dB SMA3AT 特定小電力無線局接続用

ラケットアンテナ

  • 屋内用
  • 受注生産
RDP3-ANT
項目 RDP3-ANT
周波数 916.8~920.4MHz
偏波 円偏波(右旋)
アンテナ利得 6dBi以下
指向性(半値角度) 約85°×約85°
端子 BNC-J型
付属同軸ケーブル 2m(BNC-SMAP同軸ケーブル)
外観寸法 180(W)×400(D)×30(H)mm
質量(重量) 約360g
オプション品
変換コネクタ CC-SJ-RTP TK 6ポートリーダライタ接続用SPEEDWAY REVOLUTION接続用
固定減衰器3dB SMA3AT 特定小電力無線局接続用

シートアンテナ

  • 屋内用
  • 特許取得

アンテナの表面から中央でも端でも均一に読取ります。
最薄部1.8mmと非常に薄く、軽いシートアンテナ

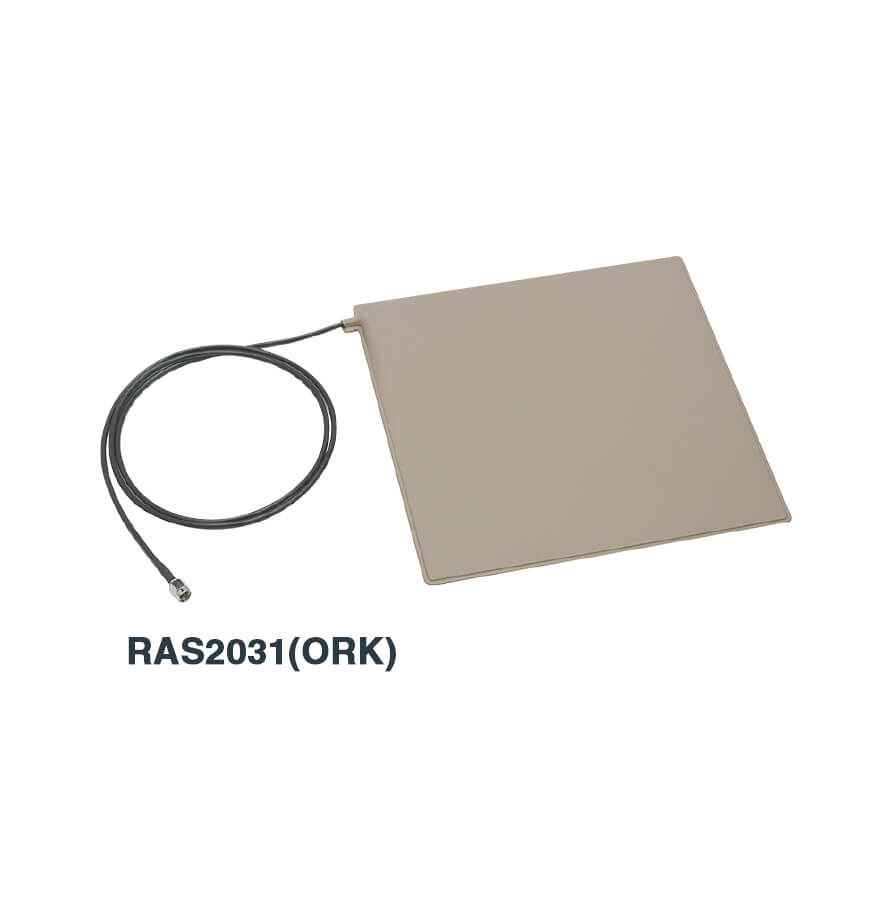

RAS2031(ORK)
項目 RAS2031(ORK)
周波数 902~928MHz
偏波 円偏波(右旋)
アンテナ利得 3dBi以下(標準-5dBi)
指向性(半値角度) 約85°×約85°
端子 SMA-P型
外観寸法 190(W)×190(D)×1.8(H)mm
質量(重量) 約125g
オプション品
延長同軸ケーブル1m SPSJ-1M15D 屋内用、減衰量1dB
変換コネクタ CC-SJ-RTP TK 6ポートリーダライタ接続用SPEEDWAY REVOLUTION接続用

A4シートアンテナ

  • 屋内用
  • 受注生産品
  • 特許取得
RAS9035S
項目 RAS9035S
周波数 916.8~923.4MHz
偏波 円偏波(右旋)
アンテナ利得 3dBi以下(標準-1dBi)
指向性(半値角度) 約55°×約80°
端子 SMA-P型
外観寸法 210(W)×295(D)×2.4(H)mm
質量(重量) 約240g
オプション品
延長同軸ケーブル1m SPSJ-1M15D 屋内用、減衰量1dB
変換コネクタ CC-SJ-RTP TK 6ポートリーダライタ接続用SPEEDWAY REVOLUTION接続用

小型アンテナ

  • 屋内用
  • 受注生産

狭いスペースに設置可能です。ビス孔を備えているため、取付けたい場所へ確実な固定が可能です。

RASF4035X
項目 RASF4035X
周波数 916.8~922.2MHz
偏波 円偏波(右旋)
アンテナ利得 3dBi以下(標準-5dBi)
指向性(半値角度) 約105°×約115°
端子 SMA-J型
外観寸法 100(W)×79(D)×22.5(H)mm
質量(重量) 約130g
オプション品
同軸ケーブル1m SPSJ-1M15D 屋内用、減衰量1dB
変換コネクタ SMA-A-PP-AU 2ポートリーダライタ接続用
変換コネクタ CC-SP-RTP TK 6ポートリーダライタ接続用SPEEDWAY REVOLUTION接続用
RASF2035LX
項目 RASF2035LX
周波数 916.8~922.2MHz
偏波 直線偏波(垂直)
アンテナ利得 3dBi以下
指向性(半値角度) 約90°×約145°
端子 SMA-P型
外観寸法 170(W)×70(D)×10(H)mm
質量(重量) 約167g
オプション品
変換コネクタ CC-SJ-RTP TK 6ポートリーダライタ接続用SPEEDWAY REVOLUTION接続用

UHF帯RFIDソリューションの企画、設計、導入についてお気軽にご相談ください。
