リーダライタ
マスプロ電工のリーダライタは多数のモデルをラインナップ！
様々なシチュエーションでRFIDを導入できます。
製品特長
1.日本語ドキュメント
取扱説明書・デモソフトウェア・仕様書など、すべて日本語表記です。
2.ソフトウェア開発環境
パソコン用ソフトウェア開発用
サンプルプロジェクトを配布しています。
3.選べる３つの無線局
特定小電力無線局、陸上移動局/構内無線局の登録局と免許局に、2ポートと6ポートの計6機種ラインナップ。 さらに、手軽にRFIDを導入できる1ポート/アンテナ一体型で特定小電力無線局のエントリーモデルも用意しています。
| 6ポート | 2ポート | 1ポート/アンテナ一体型 | |
|---|---|---|---|
| 特定小電力無線局 | RWLL2106 RWLL2006 |
RWLU1002 | RWLU3001/RWLU3000 |
| 陸上移動局/構内無線局 免許局 | RWHL2106 RWHL2006 |
RWHU1002 | - |
| 陸上移動局/構内無線局 登録局 | RWRL2106 RWRL2006 |
RWRU1002 | - |
| 6ポート | |
|---|---|
| 特定小電力無線局 | RWLL2106 RWLL2006 |
| 陸上移動局/構内無線局 免許局 | RWHL2106 RWHL2006 |
| 陸上移動局/構内無線局 登録局 | RWRL2106 RWRL2006 |
| 2ポート | |
|---|---|
| 特定小電力無線局 | RWLU1002 |
| 陸上移動局/構内無線局 免許局 | RWHU1002 |
| 陸上移動局/構内無線局 登録局 | RWRU1002 |
| 1ポート/アンテナ一体型 | |
|---|---|
| 特定小電力無線局 | RWLU3001/RWLU3000 |
| 陸上移動局/構内無線局 免許局 | - |
| 陸上移動局/構内無線局 登録局 | - |
4.ノーコード対応
RWLU3001、RWLU3000の2機種は、USB-HIDキーボード インターフェース機器としても使用でき、RFIDを制御するソフトウェアを開発しなくてもRFタグのデータをExcel®など一般的なアプリケーションに出力できます。
そのため、本機のみでバーコードリーダの代わりとしてRFIDを導入することができます。
また、別途ソフトウェアを用意していただきシリアル通信で機器を制御することも可能です。
デモソフトウェア

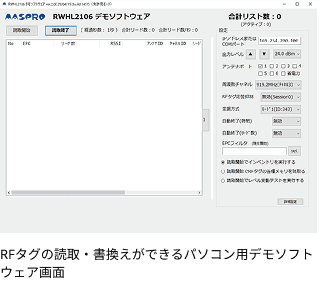

パソコン用デモソフトウェアを標準配布。RFタグの読取・書換ができます。
製品紹介

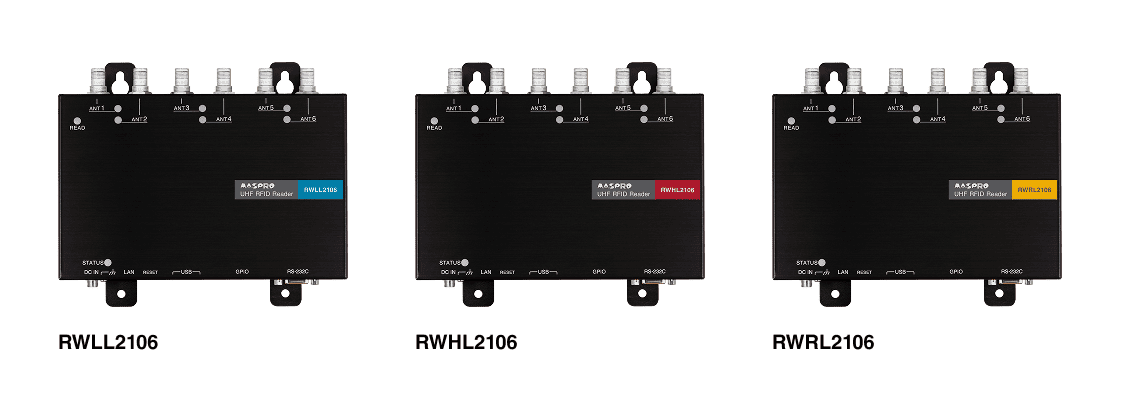

6ポート リーダライタ
- 屋内用
LAN・シリアル制御リーダライタです。アンテナを6台まで接続できます。
特定小電力無線局・陸上移動局・構内無線局対応。
充実のインターフェース
多くのアンテナを必要とする用途において、システムの構築が実現可能です。
また、読取りデータの出力先として、LAN端子またはRS-232C端子の選択が可能です。
環境に応じたシステム開発が可能
LLRPやHTTPベースの制御プロトコルに対応しており柔軟なソフト開発が可能です。
MASPRO RFID Reader Connect 2
システム開発の負担を軽減できる組込みアプリケーションです。
RFIDリーダライタ本体にアプリケーションを実装し、外部パソコンを必要としないシステム構築が可能です。
CSVファイル保存機能
RFタグ受信時に読取り情報をCSVレコードとして保存することが可能です。
EPCのほかに、日時、アンテナ番号、チャネル番号、RSSIを任意に選択して保存できます。
USB HID機能
アプリケーションのアクティブカーソル上にEPCを出力する機能です。バーコードリーダの代わりとしてRFIDを導入できます。

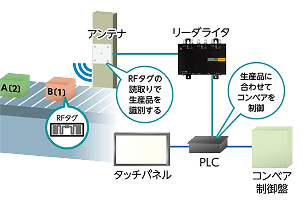

PLC連携機能
リーダライタとPLCをLANで接続することにより、PLCトリガとPLCデータ書き込みの処理が可能になります。
(1)PLCトリガ
PLCが「PLCトリガON」アドレスに値を書き込むことにより、リーダライタの電波送信を開始したり終了したりできます。
(2)PLCデータ書き込み
リーダライタが読み取ったRFタグ情報などをPLCの指定アドレスに書き込みます。
最大で255枚分のRFタグ情報を書き込みます。
その他主要な機能
- ・アンテナ個別
- ・EPCフィルタの設定
- フィルタの内容
- 新規検出フィルタ
- 継続検出フィルタ
- RSSIフィルタ
- ・メモリリード/ライト設定
豊富な通信方法
- ・HTTP POST送信
- ・SQL送信
- ・シリアル送信
| 項目 | RWLL2106 | RWHL2106 | RWRL2106 |
|---|---|---|---|
| 無線設備の種別 | 特定小電力無線局 | 構内無線局(免許局) 陸上移動局(免許局)※1 |
構内無線局(登録局) 陸上移動局(登録局) |
| 対応RFIDプロトコル | ISO 18000-6 Type C(EPCglobal Class1 Gen2) | ||
| 最大送信出力 | 250mW(⊕24dBm) | 1W(⊕30dBm) | |
| 送信出力調整範囲 | 4～24dBm | 10～30dBm | |
| アンテナ接続端子数 | 6ポート(RP-TNC-J型) | ||
| LAN端子 | RJ-45(10BASE-T、100BASE-TX、1000BASE-T) | ||
| USB端子 | USB Type-A(USB2.0、Host)、USB Type-C(USB2.0、Device) | ||
| RS-232C端子 | D-sub 9ピン メス | ||
| GPIO | 6入力、6出力(全端子フォトカプラにより絶縁)(ヨーロピアン端子台) | ||
| 制御プロトコル | LLRP※2 当社独自方式(HTTPベース) | ||
| LED表示 | STATUS×1個、READ×1個、ANT×6個 | ||
| 電源 | DC24V※3 またはPoE(IEEE802.3at対応) | ||
| 消費電力 | ACアダプター：約35VA/約18W(作動中)
PoE：約19W(作動中) |
ACアダプター：約39VA/約20W(作動中)
PoE：約22W(作動中) |
|
| 防じん防水性能 | IP50※4 | ||
| 使用温度範囲 | ⊖20~⊕50℃ | ||
| 外観寸法 | 170(H)×195(W)×43(D)mm | ||
| 質量(重量) | 約900g（端子キャップ含まず） | ||
- ※1 陸上移動局(免許局)は、第三級陸上特殊無線技士以上の資格を有した人を主任無線従事者もしくは無線従事者として選任する必要があります。
- ※2 Low Level Reader Protocol
- ※3 別売のUHF帯RFIDリーダライタACアダプターRW-PS24V2を使用。
- ※4 各端子にケーブルもしくはキャップを接続した状態。
6ポート リーダライタ
- 屋内用
充実のインターフェース
アンテナは６台まで接続できます。
制御はLANまたはシリアル、電源はACアダプターまたはPoE給電、GPIOによるセンサー入力や警報器出力が可能です。
内蔵デモソフトウェア

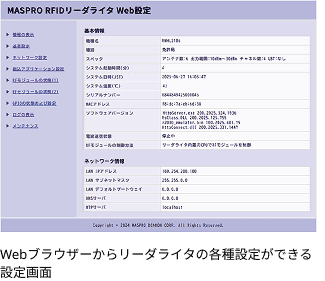

Webブラウザーを使って、内蔵デモソフトウェアにより読取確認ができます。
パソコンへデモソフトウェアのインストールが不要です。
スタンドアローン稼働
体験版として、MASPRO RFID Reader Connectを内蔵しています。有償ライセンス認証によって、パソコン不要のスタンドアローン稼働ができ、CSV出力、シリアル送信、HTTP POST送信ができます。
| 項目 | RWLL2006 | RWHL2006 | RWRL2006(受注生産品) |
|---|---|---|---|
| 無線設備の種別 | 特定小電力無線局 | 陸上移動局・構内無線局 免許局 | 陸上移動局・構内無線局 登録局 |
| 送信出力 | 250mW以下(4～24dBm) | 1W以下(10～30dBm) | |
| アンテナ接続端子 | 6ポート(RP-TNC-J型) | ||
| インターフェース | LAN(10Base-T/100Base-TX)またはRS-232C | ||
| GPIO | 6入力、6出力(ヨーロピアン端子)※1 | ||
| 電源 | DC24V またはPoE(IEEE802.3af準拠) | ||
| 消費電力 | ACアダプター 待機中：4.1W/作動中：9W PoE 待機中：4.2W/作動中：9.5W |
ACアダプター 待機中：4.1W/作動中：12W PoE 待機中：4.2W/作動中：12.9W |
|
| 防じん防水性能 | IP52(条件付き※2) | ||
| 使用温度範囲 | ⊖20~⊕50℃ | ||
| 外観寸法 | 170(H)×170(W)×37(D)mm（取付金具含む） | ||
| 質量(重量) | 約750g（取付金具含む） | ||
- ※1 シリアル通信時は、1入力、1出力のみできます。また、接続するコネクターはPHOENIX CONTACT社製DFMC1.5/8-STF-3.5(1790357)をお使いください。
- ※2 アンテナ接続端子を上部にして固定した場合
| オプション品 | |
|---|---|
| ACアダプター | RW-PS24V |
| ミドルウェア | SFRFIDMW01-V100(MASPRO RFID Reader Connect) |
2ポート リーダライタ
- 屋内用
USB・シリアル制御リーダライタです。アンテナを2台まで接続できます。
特定小電力無線局・陸上移動局・構内無線局対応。
小型
筐体サイズが小さいため、設置が容易です。
装置などへの組込みが可能です。
USBバスパワー
RWLU1002は、1本のUSBケーブルで接続することでデータ伝送と給電ができます。
シリアル制御
シリアル通信での制御もできますから、オペレーティングシステムに依存しません。
| 項目 | RWLU1002 | RWHU1002 | RWRU1002(受注生産品) |
|---|---|---|---|
| 無線設備の種別 | 特定小電力無線局 | 陸上移動・構内無線局 免許局 | 陸上移動・構内無線局 登録局 |
| 送信出力 | 250mW以下(4～24dBm) | 1W以下(10～30dBm) | |
| アンテナ接続端子 | 2ポート(SMA-J型) | ||
| インターフェース | USB2.0（MicroUSB Type-B）、またはRS-232C（JST製 PAP-05V-S） | ||
| GPIO | 2入力、2出力 | ||
| 電源 | DC5V(0.8A以下)※1 | DC5V(1.4A以下) | |
| 消費電力 | 1.5W（待機時）／4W（作動時） | 1.5W（待機時）／7W（作動時） | |
| 防じん防水性能 | IP52(条件付き※2) | ||
| 使用温度範囲 | ⊖20~⊕40℃ | ||
| 外観寸法 (アンテナキャップ含まず) |
78(H)×69(W)×14(D)mm | 78(H)×69(W)×24(D)mm | |
| 質量(重量) | 約85g | 約120g | |
- ※1 USB接続端子または、SERIAL接続端子から受電します。
- ※2 アンテナ接続端子が下向きで、SERIAL接続端子、GPIO接続端子に防じんシールが貼付けてあるとき。
| オプション品 | ||
|---|---|---|
| USBケーブル | USBPAUB50CMW-M | ケーブル長0.5ｍ |
| USB ACアダプター | USB-ACADP5R-M | 補助電源 |
| GPIOケーブル | AS RW2P-GPIO | ケーブル長1.5m |
| SERIALケーブル | AS RW2P-SRAL | ケーブル長1.5m ・ D-SUBコネクタ |
1ポート / アンテナ一体型 リーダライタ
- 屋内用
USB・シリアル制御リーダライタです。アンテナを1台まで接続できるモデルと、アンテナ一体型の2つから選べるエントリーモデルです。
特定小電力無線局のみ対応。
小型・軽量
樹脂製の筐体で、サイズが小さく軽いため、設置が容易です。
装置などへの組込みが可能です。
USBバスパワー
1本のUSBケーブルで接続することでデータ伝送と給電ができます。
シリアル制御
シリアル通信での制御もできますから、オペレーティングシステムに依存しません。
ノーコード対応
USB-HIDキーボード インターフェース機器としても使用でき、制御ソフトウェアを開発しなくてもRFタグのデータをExcel®など一般的なアプリケーションに出力できます。
そのため、本機のみでバーコードリーダなどの代わりとしてRFIDを導入することができます。
また、別途ソフトウェアを用意していただき、シリアル通信で機器を制御することも可能です。

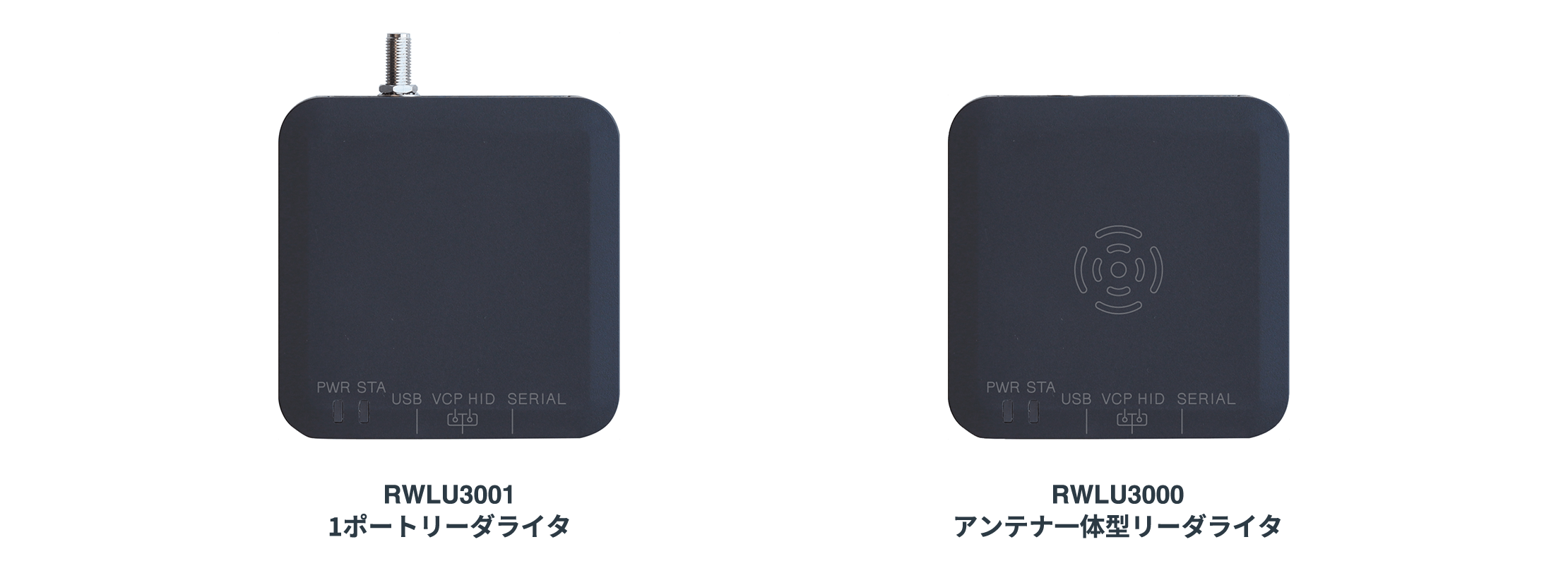

用途で選べる1ポート / 一体型
外部端子型（1ポート）モデルとアンテナを内蔵したアンテナ一体型モデルをラインナップしています。
アンテナ一体型リーダライタは、感覚的に使いやすい約50cmの距離を非接触で読み取ることが可能です。
より広範囲の読取りや、アンテナをリーダライタから離れた場所で使用したいときは、用途に合わせたアンテナを接続することができる1ポートリーダライタがおすすめです。
| 項目 | RWLU3001 | RWLU3000 |
|---|---|---|
| 無線設備の種別 | 特定小電力無線局 | |
| 送信出力 | 200mW以下（13~23dBm） | |
| アンテナ接続端子 | 1ポート（SMA-J型）※1 | ― |
| インターフェース | USB2.0（USB Type-C）、またはRS-232C（JST製 PAP-05V-S） | |
| アンテナ利得 | ― | 標準⊖8.0dBi |
| 偏波 | ― | 右旋円偏波 |
| 電源 | DC5V（0.4A以下）※2 | |
| 消費電力 | 0.4W（待機時）／2W（動作時） | |
| 使用温度範囲 | ⊖20~⊕40℃ | |
| 外観寸法 | 94（H）×80（W）×31（D）mm | 80（H）×80（W）×31（D）mm |
| 質量(重量) | 約90g | 約110g |
- ※1 当社指定のアンテナ、およびケーブルをご使用ください。
- ※2 USB接続端子、またはSERIAL接続端子から受電します。
| オプション品 | ||
|---|---|---|
| SERIALケーブル | AS RW2P-SRAL | ケーブル長1.5m ・ D-SUBコネクタ |
1ポートリーダライタ（RWLU3001）は当社アンテナ、及びケーブル、変換コネクターの組合わせ以外は使用することができません。
RWLU3001の当社指定製品
当社指定のアンテナ、およびケーブル、変換コネクターの組合わせ以外は使用することができません。
| アンテナ | ケーブル | 変換 コネクター |
減衰器 | 総合利得 （dBi） |
||
|---|---|---|---|---|---|---|
| 種類 | 備考 | 長さ | 径 | |||
| RAF2031 9dBiタイプ |
屋内・屋外両用 円偏波 |
4.5m | 1.5DS（約3mm） | 要 | 要 | 1.75 |
| 6m | RG58（約5mm） | 要 | 要 | 2.45 | ||
| 15m | 5D（約7.5mm） | 要 | 要 | 2.65 | ||
| RAF2031L 9dBiタイプ |
屋内・屋外両用 直線偏波 |
4.5m | 1.5DS（約3mm） | 要 | 要 | 1.75 |
| 6m | RG58（約5mm） | 要 | 要 | 2.45 | ||
| 15m | 5D（約7.5mm） | 要 | 要 | 2.65 | ||
| RAF2131 7dBiタイプ |
屋内・屋外両用 円偏波 |
4.5m | 1.5DS（約3mm） | ― | ― | 2.75 |
| RAF2135L 7dBiタイプ |
屋内・屋外両用 直線偏波 |
4.5m | 1.5DS（約3mm） | ― | ― | 2.75 |
| RAF4031 狭指向性 |
屋内用 円偏波 |
4.5m | 1.5DS（約3mm） | ― | 要 | 1.25 |
| 5m | RG58（約5mm） | 要 | 要 | 2.35 | ||
その他のアンテナ
| アンテナ | 延長ケーブル | ケーブル 全長 |
変換 コネクター |
減衰器 | 総合利得 （dBi） |
||
|---|---|---|---|---|---|---|---|
| 種類 | 備考 | 長さ | 径 | ||||
| RAS2031 シート型 |
屋内用 ケーブル付1m |
― | 1m | ― | ― | ⊖5.25 | |
| 1m | 1.5DS（約3mm） | 2m | ― | ― | ⊖6.25 | ||
| RAS9031 シート型 |
屋内用 ケーブル付1m |
― | 1m | ― | ― | 0.25 | |
| 1m | 1.5DS（約3mm） | 2m | ― | ― | ⊖0.75 | ||
| RAR2031 ラケット型 |
屋内用 ケーブル付2m |
― | 2m | ― | 要 | 2.75 | |
|
RAM3031
マット型 |
屋内用
ケーブル付0.6m |
11m | RG58（約5mm） | 11.6m | ― | 要 | 2.05 |
マスプロ製アンテナ対応リーダライタ
接続できるアンテナとリーダライタの組合わせは当社営業担当へお問合わせください。
