ゲートアンテナ
使用目的・設置場所にあわせて、カスタマイズ可能
電波をゲートの内側に閉じ込め、外側に漏らさない設計
製品特長
UTF帯RFID読取り用のゲートアンテナです。
通過するだけで、瞬時に一括で多数のRFタグを読取ることができます。
各製品にRFタグを貼付けることで、ダンボールを開封することなく
中身を読取れるため、開梱して製品を1つ1つ数える必要がなくなります。
電波漏れを抑制
狭指向性を実現しつつサイドローブを抑制したアンテナと、電波を反射しにくい素材や、吸収する素材の組合わせによる設計でゲート付近の不要なRFタグの誤読を防ぎます。ゲートの高さが低いときには、天面からの電波漏れを抑止できるシールドカバーもラインナップしています。

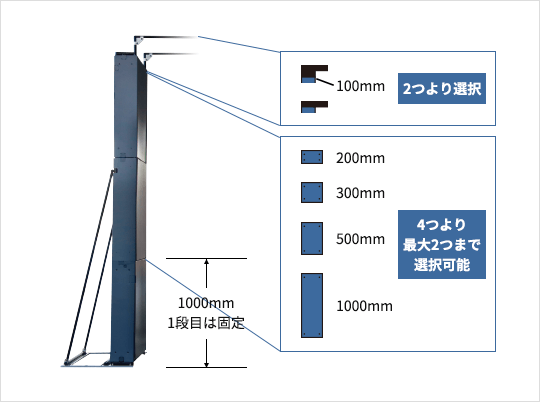

19段階で高さを調整可能
サイズ違いの4種のパーツを組合わせることで、パーツの高さを1000~3100mmまで19段階で調整可能です。
設置場所に合わせた幅調整が可能
設置場所に合わせて開口寸法を650~1400mmまたは1785mmで調整可能です。
使用したい幅に合わせて最適な天面ユニット3種からカスタマイズできます。
タブレットの設置が可能
タブレット固定プレートを設置することで、ゲートの出入口にタブレットや液晶ディスプレイ等の設置が可能です。
VESA規格(75×75mm、100×100mm)に対応しているため、市販のホルダーや金具が取付けられます。
移動式ゲートの作製が可能
脚部(ベースプレート)にキャスター部品を付けることにより、
移動式のゲートにすることが可能です。
赤外線センサー搭載可能
赤外線センサーを搭載することで、物体検知によるリーダライタの制御や通過方向の認識ができるようになります。
製品紹介

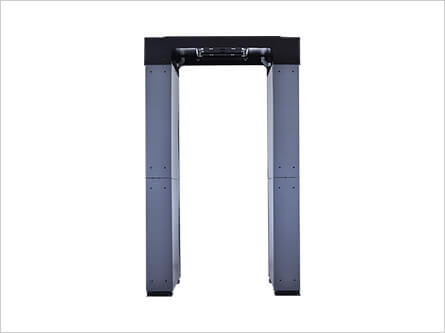

RDG7
使用環境・用途に合わせてサイズをカスタマイズ
項目 | RDG7 | |
---|---|---|
外観寸法※1 | 幅 | 1100~1350mm(可動)、1365~1865mm(可動),2250mm(固定) |
奥行 | 1080mm | |
高さ | 1220~3430mm※2 | |
開口寸法 | 幅 | 650~900mm(可動)、900~1400mm(可動)、1785mm(固定) |
奥行 | 1080mm | |
高さ※3 | 1165~3265mm(19段階) | |
搭載アンテナ | RFID狭指向性平面アンテナRAF4031 | |
搭載リーダライタ | impinj製 RAIN RFID Reader R700 マスプロ製 6ポートRFIDリーダライタ RWHL2006 | |
質量(重量) | 最小サイズ※4 約55kg、最大サイズ※5 約137kg |
- 天面カバー、ステー、センサー、タブレット固定プレートを除く
- リーダライタを天面の中央に設置した場合
- 天面カバー付の場合、開口数報の高さは1125~2725mm(ゲート高さ3.0mと3.1mは、天面カバーの取付は不可)
- 最小サイズ条件:アンテナ3台セット・リーダライタ(R700)・天面S・天面カバー有り
- 最大サイズ条件:アンテナ4台セット・リーダライタ(R700)・天面L・天面カバー無し、移動用補助パイプ有り・ステーパイプ有り・台座有り

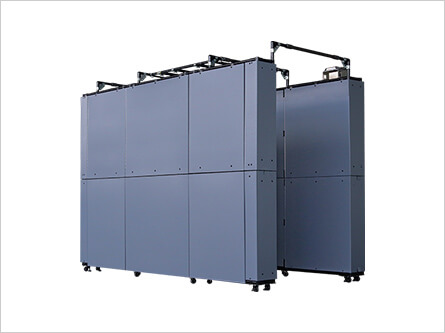

RDG70
奥行の長いアンテナで、多くの読取作業に対応可能
